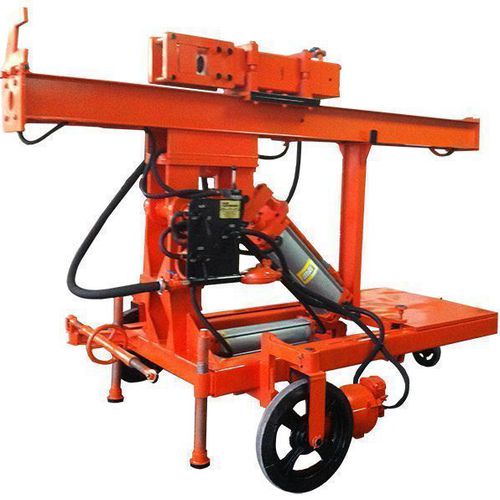

Bate-estaca pneumático F.HKCC245 M1

para implantação de defensas metálicas

A máquina de cravação de estacas FABU é utilizada para a cravação de estacas no solo ao longo das auto-estradas. Instruções de funcionamento Deslocar a máquina de bate-estacas para o local onde o trabalho vai ser efectuado Limpar a mangueira que liga o compressor à máquina de cravar estacas, soprando ar através dela. Em seguida, montá-la no lubrificador. Levantar a máquina por meio de dois macacos de parafuso. Retirar os pinos das rodas dianteiras 900 para que a máquina se possa deslocar para os lados em vez de para a frente e para trás. Fixar a nova posição das rodas colocando os pinos de volta. Voltar a colocar a carroçaria sobre estas rodas, rodando os macacos de parafuso para a esquerda. Levante a lança rodando a válvula "BOOM LIFT" para a posição "UP". (Figura 1) Se necessário, nivele a lança com os macacos de parafuso. Utilize o nível de água montado na estrutura da lança para verificar se esta está nivelada. Alinhe o eixo do martelo e o ponto de operação, movendo o martelo para a frente e para trás. Rode a "VÁLVULA DE ELEVAÇÃO DO CORPO" para "PARA TRÁS" para o deslocar para trás. Rode a válvula para "FORWARD" (para a frente) para a deslocar para a frente. (Figura 2) 1. Levante o martelo rodando a válvula "HAMMER LIFT" para a posição "UP". (Figura 3) 2. Coloque uma pilha no encaixe na parte inferior da lança. Baixe o martelo rodando a válvula "HAMMER LIFT" para a posição "DOWN". Certifique-se de que a cabeça do martelo toca em cada canto da pilha. Rode a válvula "HAMMER LIFT" para a posição "0". (Figura 4) Defina a profundidade a que a estaca será cravada através da haste de medição. O martelo de cravação pára automaticamente quando a estaca é cravada até à profundidade definida. Comece a cravar a estaca rodando a válvula "HAMMER" para a posição "I". Quando a estaca for cravada até à profundidade de 30 cm, rode a válvula para a posição "II". (Figura 5)
