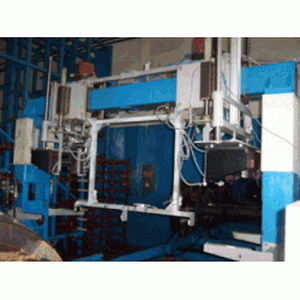

Sistema de medição geométrico GEOPAR

ópticoa laserautomático

O sistema foi concebido para efectuar a medição automática de 27 parâmetros geométricos de pares de rodas de vagões durante as inspecções de entrada e saída efectuadas em oficinas de vagões, depósitos de vagões e oficinas de reparação e recolha de pares de rodas. Métodos de controlo A medição de todos os parâmetros é efectuada por meio de técnicas sem contacto durante uma rotação de um par de rodas fixado para rodar nos centros. O contorno da superfície de rolamento e as dimensões das rodas são medidas através de scanners laser LDE2D. As medidas de precisão dos diâmetros dos munhões de eixo são feitas por meio de micrômetros ópticos LCE. Outros parâmetros são medidos com sensores laser de triangulação LDE-HS. Parâmetros sob controle Parâmetros da roda: fora de circularidade, desvio da contagem da superfície de rolamento em relação ao perfil desejado, parâmetros da flange da roda, largura e espessura do piso da roda, defeitos na superfície de rolamento e distância entre as rodas. Parâmetros do eixo: diâmetros médios abaixo do primeiro e segundo mancais, fora de circularidade e conicidade Parâmetros dos eixos: diâmetros e ovalidade das partes anteriores ao banco das rodas, diâmetros dos bancos de búzios e partes centrais dos eixos
