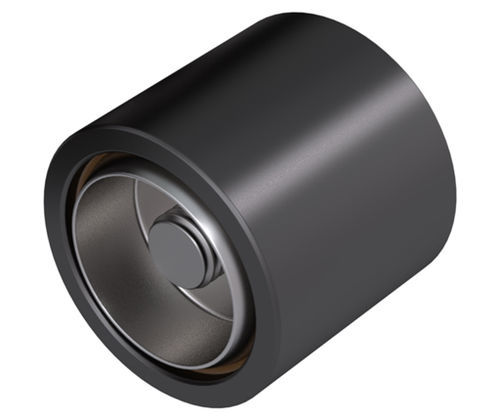

Apoio de esfera autoalinhante MBBU-1722

A almofada substituível gira para permitir o auto-alinhamento em superfícies irregulares. O corpo cilíndrico permite a instalação em áreas apertadas. A caixa é roscada para fixação na parte traseira. A almofada substituível encaixa num copo esférico em aço inoxidável 440c endurecido (Rc 58/60) e é mantida no lugar com um parafuso de bloqueio. A almofada pode ser substituída quando estiver gasta ou quando for necessário um estilo diferente de almofada. A caixa é feita de liga de aço, tratada termicamente para Rc 43/46 com acabamento em óxido preto. As peças abaixo destinam-se apenas ao conjunto Swivot e não incluem uma almofada. As almofadas devem ser encomendadas separadamente, seleccionando qualquer pinça fixa ou almofada de descanso com o diâmetro adequado. Diâmetro total: 17 mm. Comprimento do corpo: 18 mm. Diâmetro da superfície de contacto: 7.5 mm. Rosca interna - Torneira: M6x1.0 Grau de rotação: 20 graus. Separador: 4 mm. Separador: 6 mm. Diâmetro da esfera: 13 mm. Diâmetro da almofada substituível: 10 Carga nominal: 6.170 lbs.
