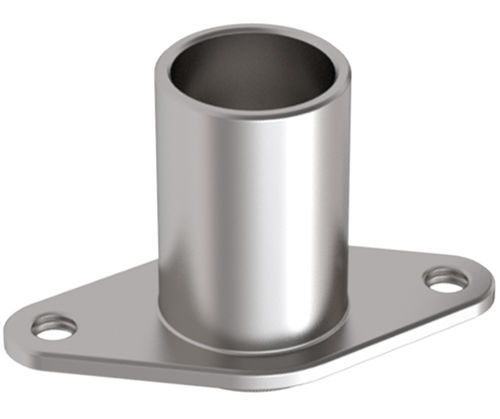

Tampa (cap) press-fit DIFR series

cilíndricaem aço inoxidávelcom batente

Os receptáculos flangeados proporcionam um orifício de acoplamento permanente e adequado para pinos de bloqueio esférico de libertação rápida. Foram concebidos para utilização em materiais e em aplicações em que o pino não tem nada contra o qual bloquear. Uma vez que o pino não sobressai do fundo dos receptáculos, são ideais para aplicações de orifício cego. Os receptáculos podem ser montados com parafusos, rebites ou cavilhas. São fabricados em aço inoxidável da série 300. A Redução do Comprimento de Aperto é a quantidade de pino que está dentro do recetáculo e reduz o comprimento utilizável do pino por esta quantidade. Os pinos de bloqueio esférico de libertação rápida são inseridos a partir da extremidade flangeada. Flange de estilo: Diamante Altura total: 0,650 pol. Diâmetro do corpo: 0,375 pol. Altura da base: 0.060 pol. Comprimento entre os centros dos furos de montagem: 1.000 pol. Largura total: 0,625 pol. Rosca interna - Torneira: 6-32 pol. Comprimento total: 1,250 pol. Comprimento da redução do punho: 0.375 pol.
