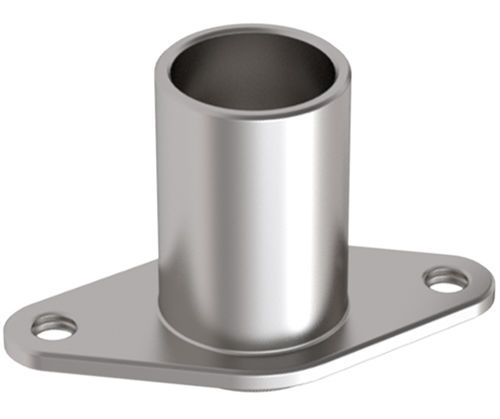

Tampa (cap) cilíndrica MDIFR series

em aço inoxidávelcom pescoço

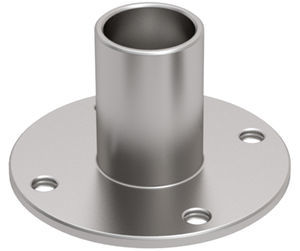

Os receptáculos flangeados proporcionam um orifício de acoplamento permanente e adequado para pinos de bloqueio esférico de libertação rápida. Foram concebidos para utilização em materiais e em aplicações em que o pino não tem nada contra o qual bloquear. Uma vez que o pino não sobressai do fundo dos receptáculos, são ideais para aplicações de orifício cego. Os receptáculos podem ser montados com parafusos, rebites ou cavilhas. São fabricados em aço inoxidável da série 300. A Redução do Comprimento de Aperto é a quantidade de pino que está dentro do recetáculo e reduz o comprimento utilizável do pino por esta quantidade. Os pinos de bloqueio esférico de libertação rápida são inseridos a partir da extremidade flangeada. Diâmetro do pino: 5mm mm. Estilo Flange: Diamante mm. Altura total: 16,51 mm. Diâmetro Corpo: 9,53 mm. Altura da base: 1.52 mm. Comprimento entre os centros dos furos de montagem: 25 mm. Largura total: 15,88 mm. Rosca interna - Torneira: M4 Comprimento total: 31,75 mm. Comprimento da redução do punho: 10 mm.
