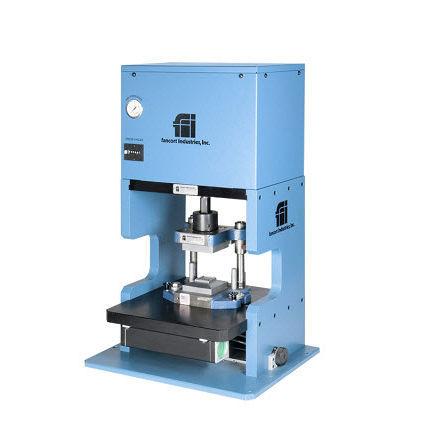

O corte de uma prensa de bigorna flutuante com uma matriz dedicada permite a medição automática da altura de afastamento e elimina as trocas. Sistema completo mostrado aqui que consiste na prensa de bigorna flutuante e na matriz dedicada à bigorna flutuante. Patente de Controle de Bloqueio Automático #4,907,628. Um micrômetro controla o afastamento, o sistema requer 110/1/60 Voltagem padrão, 220 Voltagem opcional e 80-100 psi de pressão de ar.
Funcionalidades
PORQUE PRECISO, OU DEVO CONSIDERAR, A TECNOLOGIA DE BIGORNA FLUTUANTE?
Os Quadpacks estão localizados usando os cantos da armação de chumbo com entrada cônica para facilitar a carga e descarga.
O corpo da peça flutua livremente quando os fios são fixados para assegurar que nenhuma tensão seja transferida para o corpo do dispositivo que está sendo formado.
O Sistema de Bigorna Flutuante (série F-1F) utiliza controles de motor de passo e microprocessador para posicionar automaticamente as bigornas de forma móvel cada vez que a prensa inicia o controle de afastamento mais preciso.
Veja a sequência de operação da bigorna flutuante
O sistema de manuseio semi-automático opcional está disponível para mover peças de uma bandeja matriz para dentro e para fora da ferramenta novamente.
*Para o Quads: As barras de amarrar e/ou os cantos da barra de amarrar precisam ser removidos antes de usar esta ferramenta de modelo.
*O corte de canto opcional para barras de pressão está disponível para a maioria dos Quads.
Ferramenta QFP dedicada na prensa de bigorna flutuante com carregador.
OPÇÃO OMEGA BEND
"C" Dobrar em uma peça de metal fundido
Ninho Quad Pack e Corte de Canto Opcional
Quad Pack Nest com Quad instalado e corte de canto opcional
Ninho Quad Pack Dedicado com Castelações
Omega bend Opções para ferramentas dedicadas
Chapeado para evitar a ferrugem
---
