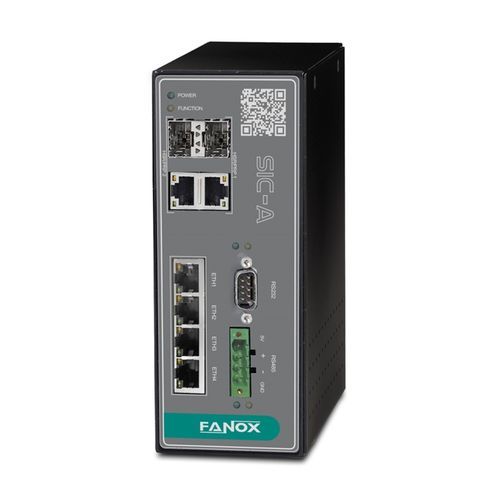

Gateway de comunicação SIC-A

EthernetserialMODBUS

Gateway de protocolos de redundância (PRP/HSR) Soluções de Comunicação para Smart Grid Protocolos suportados: IEC 61850, IEC 60870-5-101/103/104, DNP3 serial/TCP, Modbus RTU/ASCII/TCP, IEC 62056 - DLMS, IEC 61400, .. Multifunções: Redbox SIC-A Trabalhando como uma Redbox permite a conexão de redes HSR com redes tradicionais. No caso de redundância PRP, SIC-A não é denominada Redbox, seria um dispositivo que permite a integração em 2 redes independentes através de uma terceira porta Ethernet. Gateway de Protocolo O dispositivo SIC-A é capaz de se comunicar através da comunicação serial RS-232 ou RS-485 com vários equipamentos com um protocolo serial mestre (Modbus, IEC69870-5-101, IEC60870-5-103, DLMS...) e descartar as informações em um protocolo Ethernet como IEC 61850 ou IEC 60870-5-104. Desta forma, dispositivos com protocolos convencionais podem ser integrados em redes Ethernet com protocolos avançados. Gateway de Protocolo Redundante É o resultado da combinação da funcionalidade de uma Gateway com a redundância HSR. Com esta configuração, a SIC-A permite a integração de equipamentos com comunicações seriais em uma rede redundante HSR com protocolo avançado conforme IEC 61850 ou IEC 60870-5-104 Topologia mais completa 2 SIC-A em sua topologia de Redbox permitem conectar uma rede redundante HSR com outra rede PRP. Esta é uma aplicação útil que permite a coexistência de novas redes com redes existentes. Da mesma forma, a SIC-A em sua topologia de Gateway PRP, permitiria integrar equipamentos seriais com protocolos convencionais em uma rede PRP com um protocolo Ethernet avançado como IEC61850, IEC 60870-5-104, etc.
