Linha de soldagem em linha

automáticarobóticapara placas

Visão geral do produto

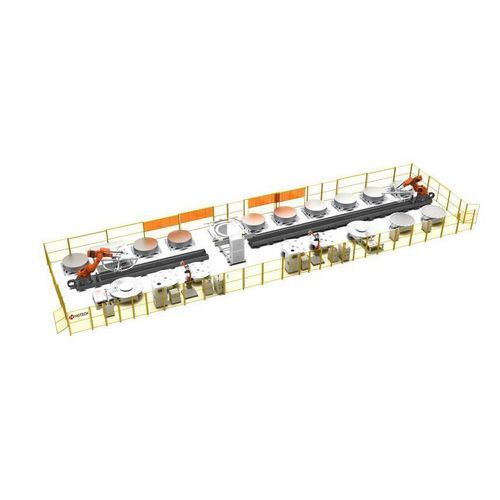

A linha de produção de soldagem automática HGTECH para armações e placas de eletrodos realiza a montagem e soldagem automáticas das armações e placas, seguida de inspeção de solda, verificação de planicidade e ensaio de estanqueidade, projetada para placas de polo de eletrólitos alcalinos.

Funções principais

• Montagem automática de armações e placas de eletrodos.
• Inspeção de solda para verificação da integridade da junta.
• Verificação da planicidade para assegurar a planaridade das placas.
• Ensaio de estanqueidade para detecção de fugas.

Características do equipamento

• Produção flexível para comprimentos de placas de polo de 1,5 a 2,6 m.
• Deformação pós-soldagem ≤ 0,5 mm a 1000 Nm3/h — elimina necessidade de laminação/alinhamento e melhora a qualidade de conformação da solda.
• Sistema de rastreamento de solda em tempo real que orienta o robô com seguimento tridirecional XYZ para garantir qualidade consistente de solda.
• Ferramental de sucção magnética multifuncional com adsorção plana; tempo de troca de produto < 2 h.
• Inspeções automáticas em linha de dimensão, planicidade e estanqueidade para aumentar o rendimento.
• Sistema de monitoramento da qualidade da solda com monitoramento em tempo real e alarmes de anomalia.

Especificações técnicas

• Comprimento de placa aplicável: 1,5 m – 2,6 m
• Deformação pós-soldagem (a 1000 Nm3/h): ≤ 0,5 mm
• Guiamento de solda: sistema de rastreamento em tempo real com seguimento tridirecional XYZ
• Fixação: ferramental magnético multifuncional com adsorção plana
• Tempo de troca de produto: < 2 h
• Inspeções em linha: inspeção automática de dimensões, verificação da planicidade, ensaio de estanqueidade
• Controle de qualidade: sistema de monitoramento da qualidade de solda com monitoramento em tempo real e alarme de anomalia
