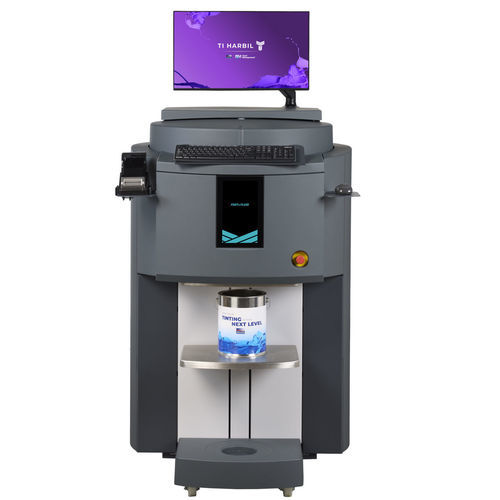

Dosador de tinta TI HARBIL 6

de revestimentocom bomba de pistõesde pistão

Visão geral
Versatilidade, precisão e configurabilidade definem a plataforma TI HARBIL. Durante décadas, a HARBIL estabeleceu o padrão para soluções de coloração confiáveis, reconhecidas mundialmente. Com base nessa fundação comprovada, a plataforma TI HARBIL introduz uma nova geração de tecnologias inteligentes e flexíveis que suportam o crescimento com o FastPrecision System (incluindo a tecnologia PumpInPump) e reduzem a manutenção com o EcoClean Brush para operações mais suaves e eficientes. A plataforma equilibra engenharia de precisão e configuração flexível para ajudar as empresas a alcançar maior precisão, eficiência e sustentabilidade nos fluxos de trabalho de tintura.

Diferenciais

• Design e ergonomia aprimorados
• Display de operador intuitivo
• Elevador de recipiente totalmente automático e inteligente

Principais características

• Ergonomia melhorada com tampa superior giratória para acesso mais fácil ao reabastecimento
• Display touchscreen de 10" projetado para uso intuitivo por pessoal não treinado
• Mesa de recipientes totalmente automática para simplificar o fluxo de trabalho e reduzir a manipulação
• Posicionamento otimizado de monitor, teclado e periféricos para uma estação de trabalho eficiente
• FastPrecision System fornece alta precisão incluindo distribuição confiável de amostras
• EcoClean Brush promove operação mais limpa, redução de resíduos e menor esforço do operador

Dados técnicos
Geral

• Operação sequencial automática
• Distribuição bidirecional
• Suporta corantes universais, à base de água e à base de solvente

Bomba

• Harbil® ZeroPurge™ bomba de pistão (padrão)
• Tamanho da bomba (padrão): 46 ml
• Vazão: 0,65 L/min
• Dispensa mínima (padrão): 0,05 ml
• Diâmetros de bico (padrão): 2 / 4 / 6 mm
• Válvula de esfera em aço inoxidável
• Material dos selos: Teflon / Viton extreme / Viton
• Tecnologia ZeroPurge™
• Calibração copiada – sem necessidade de recalibração

Bomba (opcional PumpInPump)

• Opção PumpInPump para maior precisão
• Tamanho da bomba (opcional): 47 ml
• Vazão: 0,65 L/min
• Dispensa mínima (PumpInPump): 0,01 ml
• Diâmetros de bico (PumpInPump): 0.6 / 1.4 / 6 mm
• Válvula de esfera em aço inox, selos Teflon / Viton
• Calibração copiada – sem necessidade de recalibração

Escova

• Bandeja de escova deslizante (padrão)
• Bandeja de escova deslizante com frasco (EcoClean opcional)
• Material do recipiente da escova: POM

Recipientes

• Até 32 recipientes
• Material: polimérico (POM)
• Tamanhos de recipientes suportados: 2,3 L e 4,6 L

Mesa para recipientes

• Mesa automática inteligente para recipientes
• Altura máxima do recipiente: 46 cm
• Sensor ótico de recipiente: padrão

Dimensões e peso
Net H x W x D: 142 x 87 x 96 cm
Peso líquido: 230 kg
Packaging H x W x D: 173 x 95 x 114 cm
Peso da embalagem: 241 kg

Alimentação e segurança

• 110 V ±10%, 50/60 Hz
• 230 V ±10%, 50/60 Hz
• Certificado CE

Opções & Acessórios (exemplos)

• EcoClean Brush (limpeza automatizada bico/escova, líquido de limpeza recirculado, limpeza úmida/seca)
• PumpInPump (distribuição ultra-precisa até 0,010 ml)
• Tampas UVC para condicionamento de recipientes
• Sistema integrado de perfuração (furo na tampa para dispensar)
• Luz de posicionamento de recipiente (CPL) para alinhamento preciso
• Integração Harbil Automation para linhas de tintura automáticas
• Suporte para monitor/teclado, placa para impressora, placas para teclado e mouse como acessórios

Características / Especificações técnicas

• Model: TI HARBIL 6
• Brand: TI HARBIL
• Operation: Automatic sequential, bi-directional
• Standard pump: Harbil ZeroPurge™ piston pump, 46 ml, min dispense 0.05 ml, flow 0.65 L/min
• Optional pump: PumpInPump, 47 ml, min dispense 0.01 ml, flow 0.65 L/min
• Nozzle diameters: standard 2/4/6 mm; optional 0.6/1.4/6 mm
• Canister capacity: up to 32 canisters (2.3 L & 4.6 L)
• Maximum can height on table: 46 cm
• Brush: Sliding brush tray standard; EcoClean Brush optional (re-circulated cleaning, dry/wet system)
• Display: 10" touchscreen operator display
• Dimensions (Net H x W x D): 142 x 87 x 96 cm
• Net weight: 230 kg
• Packaging dimensions: 173 x 95 x 114 cm; packaging weight: 241 kg
• Power supply options: 110 V ±10% or 230 V ±10%, 50/60 Hz
• Certification: CE
