Multiconexão pneumática

rápidaelétricahidráulica

Visão geral

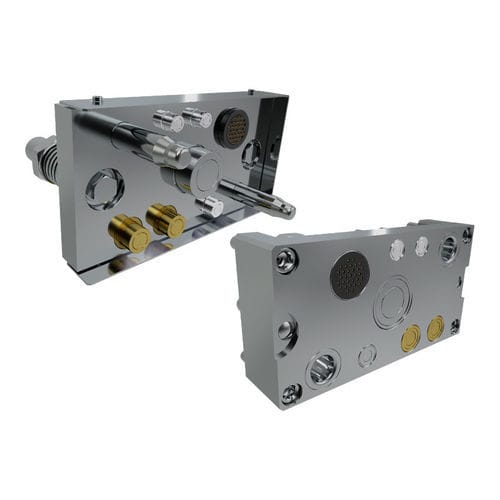

Placas multiconexões permitem a ligação de múltiplas linhas hidráulicas (refrigeração, potência) e elétricas (potência e/ou sinal) típicas de aplicações industriais e off-highway. São projetadas para compensar desalinhamentos lineares e angulares entre as duas placas e são adequadas quando as conexões e desconexões ocorrem por acionamentos automáticos (pneumáticos, hidráulicos ou elétricos).

Informações técnicas
Cada produto resulta de combinações de variáveis como número de linhas, tamanhos de acoplamentos e tipos de conectores elétricos. Um sistema multiconexão é composto por uma placa motorizada e uma placa de alimentação. Cada placa pode ser concebida fixa ou flutuante conforme as especificações do sistema. Quando ligadas, as placas estão sujeitas a forças de repulsão mútua: conhecer o empuxo de pressão permite equilibrar as forças para assegurar a ligação correta das linhas durante a operação. O design personalizado adapta as placas ao espaço de instalação disponível.

Materiais das placas
Os materiais mais utilizados são aço e alumínio. Tratamentos de superfície como niquelação são padrão. A escolha do material depende das solicitações mecânicas e ambientais e da necessidade de equilibrar as forças de repulsão produzidas por diferentes fluidos.

Sistemas de alinhamento
Os projetos podem incluir folgas e sistemas de compensação de desalinhamento que permitem que as placas absorvam desgaste e adiem a manutenção.

Tipos de fluidos
Uma ampla variedade de fluidos pode ser tratada, desde fluidos hidráulicos comuns até fluidos técnicos específicos da aplicação, em estado líquido ou gasoso. Forneça as especificações dos fluidos para permitir a correta conceção do produto.

Conectores elétricos
Os conectores elétricos estão disponíveis em configurações multipolares de longa duração adequadas a ciclos prolongados. Conectores de potência especiais fora da gama padrão podem ser concebidos a pedido. Os conectores podem ser fornecidos montados, pré-montados ou sem chicote para ligação no local. O passador de cabo (grommet) é sempre incluído; o suporte do chicote é responsabilidade do cliente.

Características técnicas / especificações

• Tipo de produto: Placas para ligação e desligamento rápido de múltiplas linhas hidráulicas e elétricas
• Aplicações típicas: Industrial e off-highway
• Modo de ligação: Manual ou automático (compatível com acionamentos automáticos pneumáticos, hidráulicos ou elétricos)
• Composição do sistema: Placa motriz + placa de alimentação (cada placa pode ser fixa ou flutuante)
• Personalização: Número de linhas, tamanhos de acoplamentos, tipos de conectores elétricos, flutuabilidade das placas e layout para ajustar ao espaço disponível
• Compensação de desalinhamento: Projetadas para compensar desalinhamentos lineares e angulares; folgas e sistemas de compensação disponíveis para reduzir manutenção
• Gestão de forças: Placas sujeitas a forças de repulsão mútua; projeto que equilibra forças com base no empuxo de pressão para garantir conexões fiáveis
• Materiais: Aço ou alumínio; tratamentos de superfície (ex. niquelação) padrão
• Fluidos: Suporta uma ampla gama de líquidos e gases, incluindo fluidos técnicos específicos da aplicação
• Conectores elétricos: Configurações multipolares de longa duração; opções para conectores de potência especiais; entregues montados, pré-montados ou sem chicote; grommet incluído
