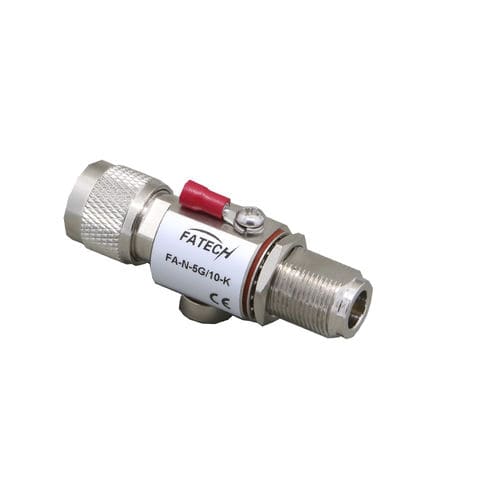

Dispositivo de proteção contra surtos de tipo 3 FA-N Series

para aplicações de radiofrequênciapara cabo coaxial RFcoaxial

1.Descrição Os dispositivos de proteção contra picos de tensão de antena / RF da série FATECH FA foram concebidos para a proteção de dispositivos coaxiais de antena, sistema de receção/transmissão, comunicação por micro-ondas, televisão de difusão, comunicação de navegação, etc. Inclui conetor BNC, N, TNC. 2. Caraterísticas 1) O dispositivo de proteção contra sobretensões da antena do tipo FA-N-***/***-L (lambda/4) foi concebido para proteger o dispositivo coaxial da antena, o sistema de receção/transmissão, a comunicação por micro-ondas, a televisão de difusão, a comunicação de navegação, etc. 2) Alta capacidade de descarga, baixa tensão residual. 3) Material de latão. 4) Porta de interface: coaxial (N) 3. Parâmetros eléctricos 1) Tipo de porta de interface: coaxial (N) 2) Tipo de rede: Sistema de transmissão de sinais 3) Gama de frequências de funcionamento: 800-1000MHz / 1700-1900MHz 5) Ambiente de funcionamento: Interior ou seco 6) Humidade relativa: ≤95% 7) Temperatura de armazenamento: -40℃~+85℃ 8) Temperatura de funcionamento: -25℃~+70℃ 9) Tensão de faísca D.C.: 90V 10) Impedância caraterística: 75Ω 11) Potência máxima de transmissão: 200W 12) Perda de inserção: ≤0,2dB 13) Rácio da onda estacionária de tensão: ≤1,2 14) Norma de ensaio: IEC 61643-11:2000
