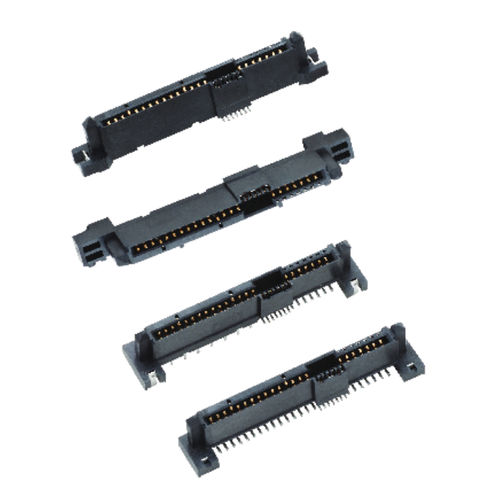

Conector SATA

SCSISMTPCB

A 29-posição, o receptáculo de SAS e os conectores do plugue permitem a execução da alta velocidade, Serial Attached SCSI (SAS) a relação da movimentação de disco rígido (HDD) que está substituindo a conexão da movimentação de SCSI em aplicações do armazenamento da empresa nos usuários e nos sistemas de armazenamento. Esta gama está em conformidade com SFF8482, SFF8680 e é capaz de satisfazer até 12Gb/s. O sistema de conectores SAS foi projetado para suportar hot plugging e acoplamento cego de HDDs. Comprimentos de contato escalonados fornecem acoplamento seqüencial de contatos para permitir o Hot Plugging. Os postes-guia moldados fornecem entrada angular para compensar o desalinhamento do conector, permitindo que o plugue do dispositivo e o receptáculo se autoalinhem durante o processo de acoplamento. A maioria dos conectores também apresenta clipes de retenção estampados que fornecem resistência mecânica adicional para um acessório PCB robusto. A AFCI também oferece opções de caixas de base larga em receptáculos verticais de backplane para ainda mais estabilidade. A interface serial de alta velocidade é projetada para suportar sinalização diferencial, inicialmente em velocidades de 3Gb/s e evoluindo para 12Gb/s. Um receptáculo SAS aceita unidades SAS ou SATA (Serial ATA), dando ao fabricante do sistema a opção de conectar qualquer unidade a um backplane. Como ambas as tecnologias têm interfaces elétricas semelhantes, os usuários têm a opção de implantar unidades SATA econômicas para armazenamento em massa ou unidades SAS de maior desempenho para aplicações de missão crítica. A AFCI oferece uma vasta gama de conectores de ficha e receptáculo SAS para aplicações empresariais. As configurações de conectores verticais e de ângulo reto oferecem opções para uso em servidores, servidores ou blades de armazenamento, backplanes de armazenamento, portadores de HDD e HDDs.
