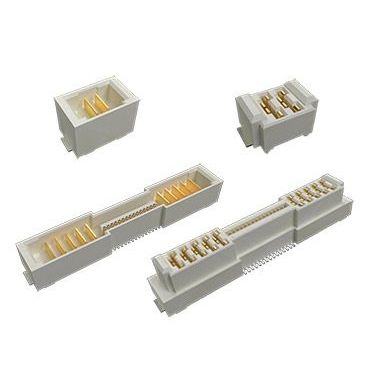

Conector híbrido COMBOSTAK®

placa-placaPCBde potência

SOLUÇÃO HÍBRIDA E DE MÉDIA POTÊNCIA ComboStak® e PowerStak® são conectores compactos, híbridos (sinal e potência) e de placa a placa. O ComboStak® combina pinos de sinal BergStak® de 0,8mm de passo com lâminas de potência de 2,00mm de passo. PowerStak® é a única versão de potência. Tanto o ComboStak® como o PowerStak® fornecem alta densidade de sinal e corrente com uma ampla gama de alturas de empilhamento. Alta capacidade de transporte de corrente com forma miniaturizada Até 20A por lâmina de potência 2 a 10 lâminas de alimentação no passo de 2,0mm 6 a 140 pinos de sinal no passo de 0,8mm Projeto confiável de contato de 4 pontos de contato de energia A velocidade do sinal é de até 12Gb/s 5mm a 20mm de altura de pilha (incrementos de 1.0mm) Auto-alinhamento para acasalamento cego Atende a USCAR-2 V2 Choque e Vibração 2.Passo de 00mm para o sistema de energia Distribuição de energia e controle de sinal em um conector Altura da pilha de suporte de 5mm a 20mm, posição de potência de 2 a 10pos e posição de sinal de 6 a 140pos Carcaça à prova de escamas com tolerância de desalinhamento de ±0,9 mm Caixa com suporte metálico para baixo Design de contacto de 4 pontos de destaque Pinos de localização opcionais Material LCP de alta temperatura Livre de chumbo, RoHS e livre de halogéneo Alta capacidade de transporte de corrente com forma miniaturizada para economizar espaço e custo O pino de sinal continua a combinar com o BergStak® 0.80mm Suporta uma ampla gama de aplicações Suporta montagem automática e cega segura com custo efetivo Garante uma elevada força de retenção de PCB Oferece bom desempenho de contato e baixa força de acasalamento Possibilita fácil montagem manual Suporta temperaturas de operação até 125°C Cumpre os requisitos ambientais, de saúde e segurança
