Centro de usinagem CNC de 3 eixos VERSA® 74 seriesde 5 eixosverticalpara vidro
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos, de 5 eixos
- Orientação do eixo-árvore
- vertical
- Material usinado
- para liga de alumínio, para alumínio, para aço, para ferro fundido, para aço inoxidável, para cobre, para metais não ferrosos, para vidro, para liga leve, para plásticos, compósito reforçado com fibra de carbono, para liga de titânio, para cerâmica, para latão, para carbureto de silício
- Estrutura
- tipo pórtico, com mesa giratória inclinável
- Cone
- HS-A 63, HSK-E50
- Número de ferramentas
- 120 ferramentas, 250 ferramentas, 42 ferramentas, 384 ferramentas, 74 ferramentas
- Função adicional
- de fresagem, para furação, para rosqueamento interno, de gravação, de retificação
- Certificação
- ISO 9001
- Aplicações
- para aplicações médicas, para a indústria automóvel, para moldes, para a indústria aeroespacial, para prototipagem, para a indústria aeronáutica, para usinagem de grafite, para a indústria dos moldes, para titânio, para grafite, para a indústria dos semicondutores, para produção de peças pequenas, para a indústria relojoeira, para aeronáutica, para pás de turbinas, odontológico, de CAD/CAM, para peças pequenas, para ótica
- Outras características
- de alta potência, de alta velocidade, por umidificação, com acionamento direto, de alta precisão, hidráulico, de alta velocidade, de alta rigidez, CE, com carga/descarga automática, com trocador de pallet, de produção, com mecanismo de abertura pneumático
- Curso X
500 mm
(19,69 in)- Curso Y
650 mm
(25,59 in)- Curso Z
420 mm
(16,54 in)- Velocidade de rotação
MÍN: 50 rpm
(314 rad.min-1)MÁX: 30.000 rpm
(188.496 rad.min-1)- Potência
26,3 kW
(35,76 hp)- Rotação da mesa de trabalho (eixo C)
360 grad
- Velocidade de avanço no eixo X
MÍN: 1 mm/min
(0 in/s)MÁX: 50.000 mm/min
(32,81 in/s)- Velocidade de avanço no eixo Y
MÍN: 1 mm/min
(0 in/s)MÁX: 50.000 mm/min
(32,81 in/s)- Velocidade de avanço no eixo Z
MÍN: 1 mm/min
(0 in/s)MÁX: 50.000 mm/min
(32,81 in/s)- Capacidade máx. da mesa
MÍN: 250 kg
(551 lb)MÁX: 800 kg
(1.764 lb)- Peso total
10.000 kg
(22.046,23 lb)- Comprimento total
2,4 m
(7'10" )- Largura total
2,7 m
(8'10" )- Altura total
3,3 m
(10'09" )
Descrição
Para maquinação de 5 lados e 5 eixos - com a VERSA 745, as peças até Ø 500 mm podem ser maquinadas com precisão em 5 eixos.
A mesa basculante rotativa é acionada por motores de binário e integrada ao longo do eixo X - perfeitamente concebida para uma fresagem rápida simultânea de 5 eixos, bem como para uma fresagem de 5 eixos altamente precisa com posicionamento. A base em ferro fundido cinzento, a configuração termo-simétrica e o facto de apenas 2 eixos do lado da ferramenta serem utilizados para o corte, resultam numa rigidez e precisão máximas, bem como numa excelente precisão dinâmica.
Naturalmente, também estão disponíveis soluções de automação padrão e personalizadas.
Este centro de maquinação de 3 eixos com uma mesa fixa e controlo CNC Heidenhain oferece uma área de fixação generosa de 770 x 660 mm. Peças de trabalho até 800 kg podem ser maquinadas com elevada precisão e dinâmica.

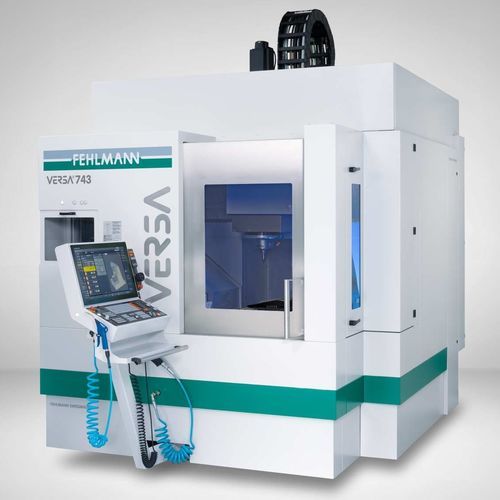

O centro de maquinação VERSA 743 combina a mais recente tecnologia com caraterísticas comprovadas.
A base em ferro fundido cinzento, a configuração termo-simétrica e o facto de apenas 2 eixos serem utilizados para o corte resultam numa rigidez e precisão máximas, bem como numa excelente precisão dinâmica.
Naturalmente, soluções de automação padrão e personalizadas também estão disponíveis para nossos centros de usinagem.
---
