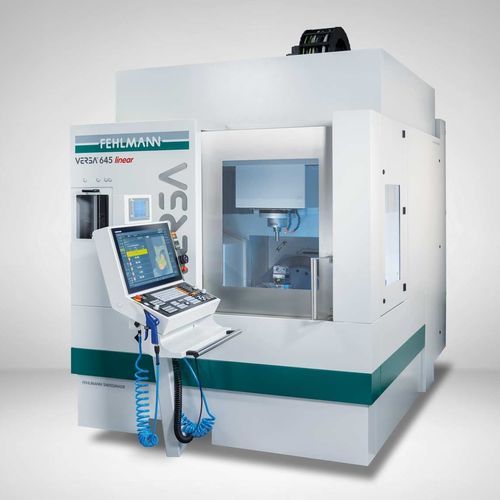

Centro de usinagem 3-5 eixos VERSA® 645 linear

verticalpara açopara materiais duros e frágeis

Visão geral
A série FEHLMANN VERSA (VERSA 645/643 linear, VERSA 745/743, VERSA 945/943) reúne fresamento de materiais endurecidos e retificação por coordenadas numa única máquina. Essa integração permite escolher a estratégia de usinagem mais eficiente por peça sem reapertar, reduzindo tempos e preservando precisão.

Vantagens da combinação de fresamento duro e retificação por coordenadas

• Uma máquina para ambos os processos: fresamento duro e retificação por coordenadas
• Fixação única para fresamento e retificação — elimina reposicionamento e reduz erros de posicionamento
• Redução do tempo de ciclo ao executar operações sequenciais na mesma máquina
• Aproveitamento da alta precisão do setup para ambos os processos
• Maior confiabilidade do processo e aumento de produtividade
• Pré‑fresamento antes da retificação assegura contato inicial correto e elimina variações de remoção por distorção pós‑têmpera
• Qualidade de superfície e conformidade de forma constantes através da sequência ótima e do dress automático da rebolo
• Programação NC simplificada: ciclos de retificação (movimento de vai e vem, dress) podem ser integrados no mesmo programa após o fresamento

Alimentação de peças – Automatização
O design compacto da VERSA é compatível com automação. A porta de carregamento automática à direita facilita a integração com robôs ou transportadores. A área de trabalho é acessível pela frente para ajustes e monitoramento. A gestão de paletes pode ser feita pelo controle da máquina ou pelo FEHLMANN MCM™, conforme número de paletes e variedade de peças.

FEHLMANN MCM™ (Milling Center Manager)
O sistema MCM™ gere e supervisiona máquina e robô. Uma tabela de jobs em ambiente Windows permite definir sequências, pontos‑zero e parâmetros. É possível alterar sequências ou parâmetros em tempo de operação. Funções: monitoramento de quebra de ferramenta, detecção de erro de programa NC e registro de eventos. Plataforma aberta baseada em Windows para integração de rede.

Opções

• Sistema de refrigeração em alta pressão com alimentação através do fuso e transportador de cavacos
• Sistemas de medição de ferramenta/peça (palpadores, laser)
• Lubrificação mínima integrada (MQL) para operações HSC
• Sistemas de fixação ponto zero e interfaces de automação

Vídeos

• Vídeo MP4 integrado: demonstração de retificação e exemplos de usinagem na VERSA
• Demonstrações de retificação
• Acabamentos com fresas barrel/ cônicas e High Dynamic Cutting
• Fresamento duro 5 eixos simultâneos, furação/rosqueamento, usinagem de grafite

Características / especificações técnicas

• Tipo de máquina: centros combinados de fresamento em duro e retificação por coordenadas (série VERSA)
• Modelos: VERSA 645/643 linear, VERSA 745/743, VERSA 945/943
• Capacidade: fresamento duro e retificação integrados numa única máquina
• Preparada para automação: porta lateral de carregamento, gestão de paletes ou FEHLMANN MCM™
• Controle e monitoramento: FEHLMANN MCM™ para gestão de jobs e paletes
• Opções: refrigeração em alta pressão via fuso, transportador de cavacos, medição por palpador/laser, MQL, fixação ponto zero
• Aplicações: usinagem de precisão, ferramentaria e moldes, peças em materiais endurecidos
• Diferenciais: fixação única para fresamento/retificação, dress automático da rebolo, integração das operações num único programa NC
