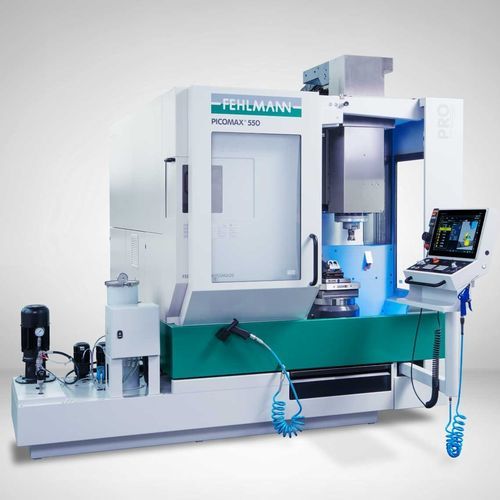

Centro de usinagem CNC de 5 eixos PICOMAX® 550 PROverticalpara vidropara aço
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- vertical
- Material usinado
- para aço, para alumínio, para liga de alumínio, para ferro fundido, para aço inoxidável, para cobre, para metais não ferrosos, para liga leve, para liga de titânio, para latão, para plásticos, para vidro
- Estrutura
- com mesa giratória inclinável
- Cone
- HSK-E50, ISO 30
- Número de ferramentas
- 30 ferramentas, 60 ferramentas
- Função adicional
- de fresagem, para furação, para rosqueamento interno, de gravação
- Certificação
- ISO 9001
- Aplicações
- para a indústria aeronáutica, para a indústria automóvel, para moldes, para a indústria aeroespacial, para pás de turbinas, para aplicações médicas, para a indústria dos moldes, para titânio, para produção de peças pequenas, para a indústria relojoeira, para ótica, de CAD/CAM, para aeronáutica, odontológico, para peças pequenas
- Outras características
- de alta velocidade, de alto desempenho, compacto, de precisão, CE, com carga/descarga automática, com trocador de pallet, de produção, All-In-One, com mecanismo de abertura pneumático, por umidificação, com controle eletrônico
- Curso X
550 mm
(21,65 in)- Curso Y
400 mm
(15,75 in)- Curso Z
400 mm
(15,75 in)- Velocidade de rotação
12.000 rpm, 20.000 rpm, 30.000 rpm
(75.398 rad.min-1, 125.664 rad.min-1, 188.496 rad.min-1)- Potência
9,7 kW, 10,5 kW, 13,5 kW
(13,19 hp, 14,28 hp, 18,35 hp)- Altura máx. das peças
370 mm
(15 in)- Rotação da mesa de trabalho (eixo C)
360 °
- Velocidade de avanço no eixo X
MÍN: 1 mm/min
(0 in/s)MÁX: 30.000 mm/min
(19,69 in/s)- Velocidade de avanço no eixo Y
MÍN: 1 mm/min
(0 in/s)MÁX: 30.000 mm/min
(19,69 in/s)- Velocidade de avanço no eixo Z
MÍN: 1 mm/min
(0 in/s)MÁX: 30.000 mm/min
(19,69 in/s)- Peso total
5.250 kg
(11.574,27 lb)- Comprimento total
2,6 m
(8'06" )- Largura total
2 m
(6'06" )- Altura total
2,7 m
(8'10" )
Descrição
FEHLMANN PICOMAX 550 PRO - nova máquina CNC para a maquinação moderna de 5 eixos. Compacta, de aplicação universal e de fácil utilização - qualidade que faz a diferença.
A PICOMAX 550 PRO oferece uma solução económica e tecnologicamente avançada para a maquinação versátil de 5 eixos.
Mesmo a versão básica da máquina foi concebida para a fresagem universal de 5 eixos com posicionamento, bem como para a maquinação simultânea de 5 eixos.
O design compacto e bem pensado garante ergonomia operacional, acessibilidade perfeita a todos os componentes relevantes da máquina e máxima flexibilidade.
O depósito de ferramentas com gestão integrada de ferramentas pode ser convenientemente carregado pela frente durante a maquinação. A generosa gama de rotação e os accionamentos diretos, sem folgas e com binário dinâmico arrefecido permitem a maquinação precisa de uma vasta gama de peças exigentes. O controlo Heidenhain TNC 7 de última geração com operação por toque e ligação CAM fornece a funcionalidade necessária.
A combinação de fácil operação, eficiência, precisão, compacidade e flexibilidade faz da nova PICOMAX 550 PRO a solução ideal para uma vasta gama de tarefas de fabrico - para pequenas séries, em corte de precisão dinâmico de 5 eixos e para formação profissional.
---
