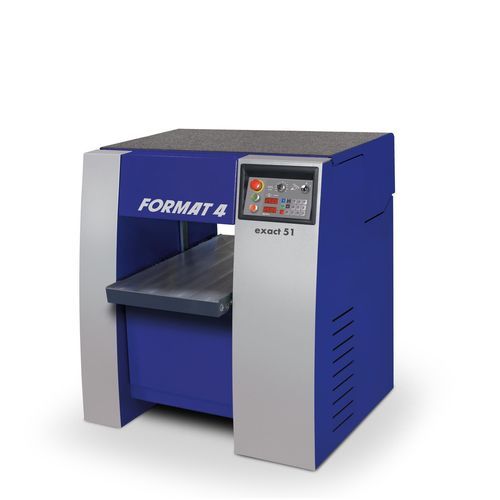

Plaina desengrossadeira estacionária exact 51

para madeiraelétrica

Visão geral
Precisão e conforto de operação para aplainamento industrial. A plaina FORMAT4 exact 51 foi projetada para obter aplainamento preciso e repetível, com um cabeçote de corte robusto e várias opções para adaptar a máquina às necessidades de produção. O equipamento de série inclui barra de pressão de saída segmentada com mola e avanço variável; muitas opções estão disponíveis, como rolo de alimentação segmentado, rolos revestidos de borracha e rolos sob a mesa.

Principais características

• Cabeçote Silent-Power® em espiral (opcional): menor ruído, maior vida útil das lâminas, acabamento sem lascas e extração de cavacos melhorada.
• “Digi-Drive”: posicionamento digital da mesa — introduza a dimensão requerida e a mesa desloca-se com precisão; displays LED mostram valores programados e reais; posicionamento incremental e posições programáveis opcionais.
• Velocidade de avanço variável (padrão): 5–20 m/min para ajustar a velocidade à qualidade de acabamento ou ao rendimento.
• “Power-Drive”: controlo elétrico da altura com ajuste rápido e fino e display LED para valores reais.
• Carcaça do cabeçote em ferro fundido para operação pesada; rolos de saída revestidos de borracha e rolos de entrada segmentados opcionais para condições de material difíceis.
• Rolos de bancada ajustáveis opcionais para peças com alto teor de resina ou humidade.
• Extensões de mesa estáveis com rolo de saída para melhor manuseio de peças longas.

Vantagens Silent-Power® (quando instalado)

• Funcionamento significativamente mais silencioso: emissões sonoras reduzidas em mais da metade.
• Vida útil das lâminas até vinte vezes maior do que lâminas padrão.
• Quatro arestas de corte por lâmina.
• Extração de cavacos otimizada e volume de cavacos reduzido.
• Resultados de junção sem lascas.
• Consumo de energia reduzido em comparação com soluções similares.

Projeto e detalhes de funcionamento
Os rolos de alimentação são montados flutuantes e elevam-se suavemente para grandes profundidades de corte; a posição por mola assegura pressão constante sobre a peça. Quatro fusos trapezoidais proporcionam ajuste preciso da altura da mesa e garantem elevada capacidade de carga. Guias longitudinais integradas ao chassis asseguram precisão de orientação da mesa até décimos de milímetro.

Sistema de lâminas / cabeçote
O cabeçote Format4 de 4 lâminas oferece desempenho, precisão e troca de lâminas simples. Lâminas autoalinhantes, carcaça fechada para funcionamento silencioso e redução de depósitos de resina nos parafusos de fixação. Sistemas TERSA ou Silent-Power® disponíveis como opção.

Avanço
Velocidade de avanço variável padrão 5–20 m/min (5–65,6 ft/min) para definir a alimentação correta para a qualidade de acabamento ou para calibração rápida da espessura.

Acessórios & opções (seleção)

• Rolos de bancada ajustáveis integrados (opcional)
• Rolos de entrada segmentados ou em espiral em aço, rolos revestidos em borracha (opcional)
• Segundo conjunto de rolos de saída (aço ou borracha) (opcional)
• Extensão de mesa com rolo de suporte para peça
• Mesa elevatória tipo tesoura ajustável em altura (opcional)
• Lubrificação centralizada para fusos da mesa de aplainamento (opcional)

Especificações técnicas

• Brand: FORMAT4
• Model: exact 51
• Diâmetro do cabeçote de corte: 120 mm
• Velocidade do cabeçote: 5000 rpm
• Cabeçote padrão: 4-lâminas Format‑4-System
• Silent-Power® espiral: opcional (77 lâminas no cabeçote espiral)
• Largura de aplainamento: 19⅞" (aprox. 505 mm)
• Profundidade máxima de corte: 10 mm
• Comprimento mínimo da peça: 270 mm
• Avanço / velocidade variável: 5–20 m/min (padrão)
• Controle elétrico da altura da mesa: padrão (opções Power-Drive / Digi-Drive disponíveis)
• Configuração elétrica padrão: 3x 230 V, 60 Hz
• Potência do motor (exemplos / opções): 7.5 HP (5.5 kW) S6/40% (padrão), opcional 10 HP (7,30 kW) ou 13.5 HP (10 kW)
• Diâmetro de conexão de extração: 140 mm
• Peso (com equipamento médio): aprox. 1430 lbs (≈ 649 kg)
