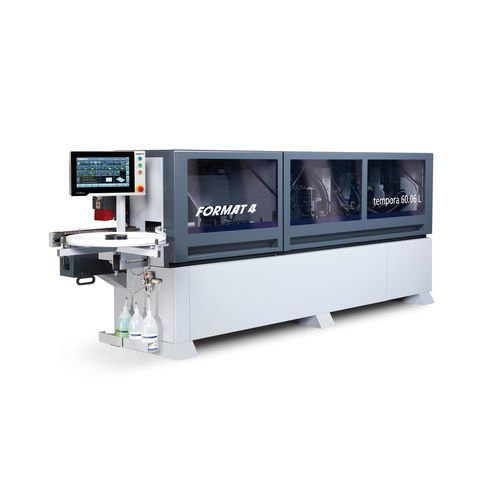

Coladeira de borda automática F600 60.06L glueBox

para madeirapara faixas autoadesivaspara painéis

Visão geral Format4 tempora F600 com glueBox: Colagem de bordas em PUR sem pote de cola. Revolucionariamente simples, limpo e economicamente muito rentável. A colagem de orlas tem de ser o mais rápida, fácil e eficiente possível. Os modelos Format4 tempora combinam velocidade, produtividade, flexibilidade e facilidade de utilização. Os resultados do acabamento final, quando se processa tanto material enrolado como em fita, convencem com padrões incrivelmente elevados. Design & Operação Agregados de processamento de arestas modernos e optimizados e um corpo de máquina flexível garantem estabilidade e fiabilidade absolutas mesmo às velocidades de processamento mais elevadas. As opções de controlo de fácil utilização (x-motion PLUS e m-motion) garantem a repetibilidade. O painel de controlo intuitivo smartouch (ecrã tátil de 10" ou 16") proporciona programas de operação configuráveis e uma rápida mudança manual de agregados. glueBox (fita adesiva PUR) A revolucionária glueBox torna o processamento de cola PUR mais fácil e mais cómodo. Em vez de cola PUR num pote de cola, uma fina fita adesiva PUR na glueBox é fundida de forma quase invisível entre o material da borda e a peça de trabalho. A resistência ao calor e à água, uma junta de cola muito pequena e um consumo de cola reduzido são vantagens da PUR com glueBox. Considerando o investimento, o consumo de cola e os custos de limpeza, a glueBox pode poupar cerca de 70% no campo de aplicação efetivo, em comparação com o processamento convencional de granulado de PUR. Principais destaques do produto

• Desempenho constantemente elevado em operação industrial contínua
• Soluções de produção optimizadas específicas para o cliente
• Design sólido com componentes premium
• Muitas variações de pacotes de especificações com soluções de alta tecnologia
• Processamento completo de bordas
• Conforto de utilizador premium
• Qualidade e precisão da Áustria

Caraterísticas da GlueBox

• Rápido: Pronto a usar em apenas 90 segundos
• Flexibilidade: Disponível em comprimentos enrolados de 25 e 100 metros e em alturas de 16, 19, 28 e 40 mm
• Conforto: Substituição da fita PUR sem ferramentas
• Eficiência: Passagem quase imediata para o pote de cola convencional (EVA) e vice-versa

Controlo e automatização a unidade de controlo smartouch (opções de 10,4" ou 15" / 10" ou 16" referenciadas) com m-motion ou x-motion PLUS reduz as configurações manuais. As funções incluem memória ilimitada para programas de bordadura definidos pelo utilizador, plano de manutenção, conta-quilómetros para o total de metros utilizados, representação de unidades e funções, seleção de agregados com ajuste fino (até 1/100 mm), ajuste de temperatura de cola e redução automática de temperatura em standby. Notáveis agregados e opções

• Unidades de junção de bordas / pré-fresagem: Duas unidades de pré-fresagem contra-rotativas, controladas por ativação e ajustáveis individualmente, com cortadores espirais revestidos a diamante para bordas sem rasgos e processamento de bordas de primeira classe. Profundidade de corte posicionável eletronicamente nos modelos e-motion.
• Air-motion / advantEdge: Agregado patenteado de air-motion para junção zero ótica (especialmente para bordas co-extrudidas e laser). Controlado pela peça e ativável a partir da unidade de controlo. Proporciona um acabamento homogeneizado, especialmente em materiais de alto brilho.
• edgeControl (medição Bluetooth): A unidade de medição sem fios regista a espessura da aresta e da peça de trabalho em centésimos de milímetro e transfere os valores para o smartouch; o controlador reconhece e ordena os valores, permitindo a calibração automática e a eliminação de erros de medição manual.
• Gluepot (EVA/PUR): Capacidade do pote de cola revestido de teflon ~1,5 kg (~375 metros de material de borda num painel de 19 mm). Tempo de aquecimento curto (~10 minutos). Unidade de limpeza com raspador opcional para uma limpeza rápida ao mudar de tipo de cola.
• Lâmpada de infravermelhos: A lâmpada de infravermelhos de quartzo controlada por operação aquece a superfície da borda antes da unidade de cola para melhorar a adesão em peças frias.
• Zona de pressão / prensa de rolo: O rolo motorizado pressiona o material da borda sobre a peça de trabalho; o controlo da aplicação evita manchas ou movimentos. Dois rolos de pressão cónicos fecham a junta de cola por cima e por baixo; duas definições de pressão pneumática selecionáveis para material em tira ou enrolado.
• Unidade de arredondamento de cantos: Unidade de arredondamento de cantos com um ou dois motores (altura da peça de trabalho até 60 mm). Dá acabamento aos cantos da peça de trabalho, incluindo materiais macios / formadores; processa bordas de 0,016 "-⅛" (0,4-3,0 mm) e alturas de 60 mm.
• Unidade de corte multifuncional: Corte superior e inferior para bordas niveladas, raio ou chanfro com dois motores independentes de alta frequência (12.000 rpm); configuração rápida e ajuste motorizado opcional através do painel de controlo.
• Módulo de serra / corte final: Duas unidades de serra independentes (12.000 rpm) com guias lineares; inclinação de 0°-10° (opções manuais ou pneumáticas/electrónicas).
• Mesa com almofada de ar (opção): Para um manuseamento fácil e delicado de peças de trabalho de grandes dimensões e sensíveis à superfície. Colocada na entrada da máquina com motor de sopro de 0,75 kW; superfície de apoio 1050 x 400 mm (expansível até 2000 x 400 mm).

Alimentação de borda e compatibilidade de material Dependendo da aplicação, o material enrolado e em tiras de 0,4 a 6 mm pode ser processado. Capacidade de espessura da peça de trabalho até 60 mm. Processamento completo de bordas, incluindo pré-fresagem, colagem (glueBox ou gluepot), pressão, corte, arredondamento de cantos e agregados de acabamento. Benefícios de utilização

• Alta velocidade e produtividade com operação industrial contínua
• Tempos de troca reduzidos e esforço de manuseamento de cola (com glueBox)
• Alta repetibilidade e conveniência do operador através de smartouch e opções de automação
• Qualidade de acabamento optimizada (juntas invisíveis, junta zero com air-motion/advantEdge)

Caraterísticas / especificações técnicas

• Série de modelos / denominação: tempora F600
• Comprimento de instalação (variante exemplo): 191" (4.872 mm) para tempora F600 60.06L glueBox (outra variante: 173 6/8" / 4.412 mm)
• Espessura da borda processada: 0.016" - ½" (0,4 - 6 mm) dependendo da variante (algumas variantes especificam até 0.25" / 6 mm)
• Espessura da peça de trabalho: 8 - 60 mm (3⅜" - 2⅜" mostrado, faixa superior 60 mm)
• Opções de automação: m-motion e x-motion PLUS (agregados motorizados variáveis / opções de feixe de pressão)
• Sistemas de cola: glueBox (fita adesiva PUR) e gluepot convencional (PUR/EVA) com revestimento de Teflon; capacidade do gluepot ~1.5 kg; aquecimento do pote de cola ~10 minutos
• Arredondamento de cantos: unidade de arredondamento de cantos com um ou dois motores; altura da peça até 60 mm
• Premilling: Duas unidades contra-rotativas com fresas em espiral revestidas a diamante; posicionamento eletrónico nos modelos e-motion
• Recorte final: Duas unidades de serra, 12.000 rpm; inclinação de 0°-10°
• Recorte multifuncional: Corte superior/inferior com motores de alta frequência (12.000 rpm)
• Controlo de arestas: Medição de bordas e peças com Bluetooth até 0,01 mm, transferência automática para smartouch
• Mesa com almofada de ar: suporte de 1050 x 400 mm (expansível até 2000 x 400 mm); motor de sopro de 0,75 kW
• Prontidão da GlueBox: Pronto em cerca de 90 segundos; comprimentos de fita disponíveis de 25 m e 100 m; alturas de fita 16 / 19 / 28 / 40 mm
