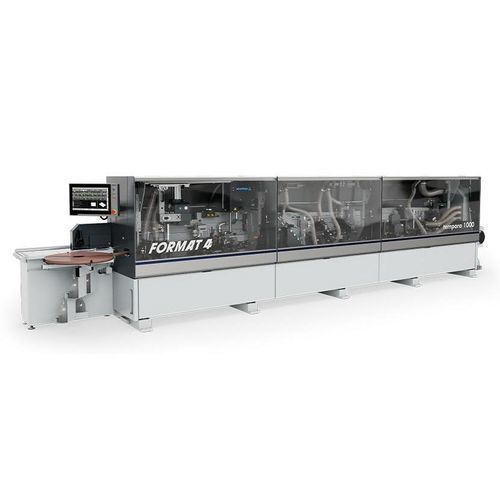

Coladeira de borda automática tempora F1000

para painéispara móvelcom aplicador de cola

Visão geral
Sólida. Rápida. Precisa. A tempora F1000 estabelece padrões na usinagem industrial de bordas ao combinar durabilidade, precisão e eficiência. Sua estrutura longa e estável assegura funcionamento suave das unidades, alta precisão de ajuste e maior vida útil mesmo em operação por turnos.

Principais características
A tempora F1000 oferece velocidade, precisão e flexibilidade. Tecnologias notáveis: unidade de arredondamento CNC, cuba de cola superior com drenagem e limpeza integradas, cinta de pressão superior com acionamento por correia para manuseio delicado de superfícies sensíveis e unidade de aplainamento centrada com motores potentes e ajuste centrado automático.

Projeto e manuseio
A estrutura longa e maciça fornece estabilidade e longas zonas de estabilização entre as unidades para melhor repetibilidade e maior vida útil das ferramentas. A cinta de pressão superior com acionamento por correia (e-motion) proporciona distribuição uniforme da pressão, reduzindo o desgaste e o esforço de limpeza em comparação com rolos de pressão.

Sistema de cola
A cuba de cola superior controlada é revestida em Teflon e tem capacidade de 0,6 kg; compatível com adesivos hotmelt EVA, PO e PUR. A cola é aplicada através de um rolo texturizado de aplicação finamente ajustável. O sistema oferece limpeza sincronizada/contrarotação do rolo, sistema de troca rápida com plugue, enxágue/limpeza integrados, bandeja coletora de silicone e monitoramento do aquecedor da cartucho para desempenho consistente.

Unidade de aplainamento
A unidade de aplainamento centrada é acionada por dois motores potentes (3,7 kW cada, 12.000 rpm) com duas fresas de aplainamento diamantadas (D = 100 mm, H = 49 mm). A unidade se alinha centricamente à altura da peça para evitar desgaste unilateral. As fresas suportam modos sincronizado e contrarrotativo; altura e profundidade da fresa são ajustadas manualmente com mostradores digitais; guias lineares asseguram precisão e durabilidade.

Unidade de arredondamento
Uma unidade de arredondamento totalmente redesenhada, controlada por CNC, com fresas patenteadas multi-raio (R = 2 mm) fornece raios precisos e uniformes e baixa manutenção para bordas finas. Conta com dois motores independentes (12.000 rpm) e quatro eixos servo para posicionamento motorizado e ajuste fino em incrementos de 0,01 mm. Processa bordas frontais e longitudinais (faixas conforme configuração) e suporta engate pneumático e guias lineares de alta qualidade.

Controle e automação
O comando 18" smartouch com e-motion reduz ajustes manuais, permite seleção intuitiva das unidades e fornece monitoramento completo da máquina. Funções smartouch incluem:

• Memória ilimitada para programas de borda definidos pelo usuário
• Plano de manutenção e contador de metros lineares
• Representação clara e autoexplicativa de todas as unidades e funções
• Seleção e ajuste fino de unidades de posicionamento motorizadas (precisão 0,01 mm) diretamente no comando
• Definição de temperatura da cola e redução automática da temperatura em standby

Alimentação, entrada & transporte
As velocidades de avanço por corrente dependem do pacote: classic/professional: 12 + 20 m/min; performance: 12–25 m/min. Almofadas de apoio emborrachadas garantem aderência; sistema de troca rápida para almofadas; lubrificação automática das guias; guias de eixos redondos e planos evitam inclinação.

Acessórios de manuseio de material
Opções incluem mesa de almofada de ar para manuseio suave de peças grandes/sensíveis (superfície padrão 1050 x 400 mm, expansível para 2000 x 400 mm), suporte adicional montado no piso com braço giratório, gabarito de esquadria para peças estreitas (120–700 mm), alimentador automático de borda com braçadeira motorizada (opção), magazin StorEdge para borda em bobina e leitor de código de barras sem fio.

edgeControl & código de barras
edgeControl (opcional) fornece medição sem fio de borda e peça via Bluetooth. Valores medidos (centésimos de milímetro) são transferidos para o smartouch; valores são registrados e selecionáveis; smartouch pode auto-calibrar unidades a partir das medições. Um leitor de código de barras sem fio permite transferência rápida de programas e fluxos de trabalho em rede.

Variantes
A F1000 está disponível em três pacotes de equipamento:

• tempora F1000 classic (pacote standard)
• tempora F1000 professional
• tempora F1000 performance (maior velocidade de avanço e configuração topo)

Destaques (seleção)

• Desempenho constantemente elevado em operação industrial contínua
• Soluções de produção otimizadas para o cliente
• Projeto robusto com componentes de qualidade
• Vários pacotes de especificação com soluções high-tech
• Engenharia de precisão e alto conforto para o usuário
• Cuba de cola superior com função de limpeza
• Unidade de arredondamento CNC com fresa multi-raio patenteada
• Cinta de pressão superior com acionamento por correia (e-motion)

Especificações / dados técnicos

• Série de modelo: tempora F1000
• Comprimento de instalação: 8000 mm
• Espessura da borda (processamento): 0,4 – 12 mm (dependendo da unidade/pacote)
• Altura da peça (geral): 8 – 60 mm
• Espessura de borda para arredondamento: 0,4 – 3,0 mm
• Altura da peça para arredondamento: 10 – 60 mm
• Velocidade de avanço (classic / professional): 12 & 20 m/min
• Velocidade de avanço (performance): 12 – 25 m/min
• Alimentação por corrente: almofadas de apoio emborrachadas, lubrificação automática, guias de eixo redondo & plano
• Barra de pressão superior: perfil de alumínio resistente à torção; altura da peça ajustável eletricamente 8 – 60 mm; alimentação por cinta superior
• Cuba de cola superior: revestimento em Teflon, capacidade 0,6 kg; suporta EVA / PO / PUR; rolo aplicador texturizado e controlado; enxágue/limpeza integrado e bandeja coletora de silicone; monitoramento do aquecedor de cartucho
• Unidade de aplainamento: 2 x 3,7 kW, 12.000 rpm; fresas diamantadas D = 100 mm, H = 49 mm; ajuste automático centrado
• Unidade de arredondamento: 2 motores, 12.000 rpm, fresa multi-raio patenteada (R = 2 mm), 4 eixos servo, ajuste fino 0,01 mm
• Controle: 18" smartouch com e-motion, compatível em rede, precisão de ajuste 0,01 mm, memória de programas e monitoramento de manutenção
• Opções de manuseio de material: mesa de almofada de ar (1050 x 400 mm, expansível para 2000 x 400 mm), suporte adicional com braço giratório, gabarito de esquadria (120–700 mm), alimentador automático de borda com braçadeira motorizada, magazin StorEdge para bordas em bobina
• Automação: funções e-motion para ajustes motorizados e automatizados
