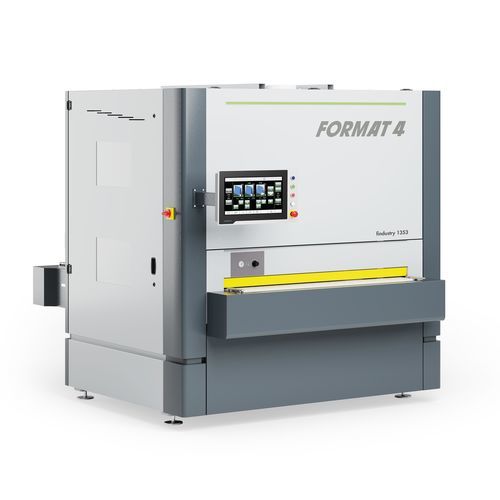

Lixadeira de rolos findustry 1353

de cinta largaestacionáriaelétrica

Visão geral
As lixadoras de correia larga FORMAT4 findustry (modelos 1352 | 1353 | 1354) são máquinas industriais modulares, configuráveis para requisitos específicos de produção. As máquinas podem ser equipadas com duas, três ou quatro unidades de processamento para adaptar-se à aplicação e garantir qualidade de superfície e produtividade constantes.

Conforto de operação / Controlo
A máquina apresenta um controlo 18" smartouch em braço basculante para operação intuitiva. A altura de alimentação ajusta-se em incrementos de 0,1 mm. A medição automática de espessura opcional (TDP) e a medição de espessura sem fios facilitam a configuração. A altura fixa da mesa de alimentação é 900 mm para trabalho ergonómico e fácil integração em linhas de produção.

• Ecrã 18" smartouch com braço basculante
• 100 espaços de memória de programas
• Controlo das unidades, ajuste da velocidade de alimentação, ajuste da altura de lixagem em passos de 0,1 mm
• Ajuste dos parâmetros das almofadas de lixagem, intervalos de manutenção e mensagens de erro em texto simples

Configuração & Módulos
O conceito modular permite configurações à medida com uma variedade de unidades de processamento e pacotes de acabamento. Módulos e opções típicos incluem agregado de rolo de contacto, unidade cutterblock/plaina, unidade de lixagem combinada, unidade Superfinish, unidades de almofada (EP/ESC), agregado de lixagem de correia transversal, unidade de lixagem planetária, sapatas de pressão, mesa de vácuo, extensões de mesa de rolos, mesa de alimentação com altura fixa e equipamento de escovagem. Medição de espessura sem fios e opção Thickness Detection Professional (TDP) disponíveis para controlo automático e de alta precisão da altura.

• Equipável modularmente com 2 / 3 / 4 unidades dependendo do modelo
• Opções: cabeça cutterblock, unidade Superfinish, agregado de correia transversal, unidade planetária, equipamento de escovagem
• Sapata de lixagem segmentada eletropneumática "silicon-Tec" para pressão de lixagem otimizada
• Almofadas de lixagem eletropneumáticas para evitar atravessar folheados

Variantes de modelo (comparação)
Diferenças principais por modelo:

• findustry 1352 — equipado modularmente com duas unidades (ex.: unidade de correia transversal, módulo de rolos de contacto, unidade combinada, Superfinish, unidades de almofada, cutterblock)
• findustry 1353 — equipado modularmente com três unidades (unidade de correia transversal, módulo de rolos de contacto, unidade combinada, Superfinish, unidades de almofada, cutterblock)
• findustry 1354 — equipado modularmente com quatro unidades (unidade de correia transversal, módulo de rolos de contacto, unidade combinada, Superfinish, unidades de almofada, cutterblock)

Desempenho & Avanço
Valores de desempenho e parâmetros de avanço relevantes para planeamento de produção:

• Intervalo de altura de lixagem (máquina): 3–170 (200) mm
• Largura de lixagem: 1.350 mm
• Velocidade de alimentação: variável — tipicamente 2,8–20 m/min
• Velocidade de corte unidade Superfinish: 2,4–19 m/s; correia 1370 x 2620 mm
• Velocidade de corte agregado de correia transversal: 3–22 m/s; correia 150 x 5000 mm

Detalhes importantes / Destaques

• Desempenho industrial com alta modularidade para cumprir objetivos de acabamento e eficiência
• Altura fixa da mesa de alimentação (900 mm) e mesa de alimentação para processamento ergonómico
• Opção de mesa de vácuo para peças finas, pequenas ou lisas
• Extensões de mesa de rolos disponíveis para entrada e saída
• Sapatas de pressão para pressão uniforme e redução do comprimento mínimo da peça
• Medição de espessura sem fios para medir antes da máquina e transferência de dados sem fios

Detalhes (componentes & funções)

• Agregado rolo de contacto: rolo perfilado (D = 180 mm, 85° shore) para calibração precisa
• Cabeça cutterblock/plaina: opcional como primeira unidade para elevado desempenho de corte; ativação via controlo central
• Agregado de almofada de lixagem: almofada eletropneumática desce à altura exata para evitar atravessar folheados
• Unidade de lixagem combinada: diâmetro do rolo 140 mm para calibração de madeira maciça; adequada para lixagem intermédia de verniz
• Sapata segmentada eletropneumática "silicon-Tec": largura de segmento 27 mm, tecnologia de silicone, pressão ajustável em incrementos de 0,1 bar
• Unidade Superfinish: revestimento em feltro (correia chevron) para pressão de lixagem mais suave em superfícies vernizadas/alto brilho; oscilação eletropneumática da correia
• Agregado de correia transversal: equipamento standard para superfícies vernizadas/alto brilho; remove fibras levantadas que cruzam a fibra
• Unidade planetária LACQUER: acabamento perfeito para fibras cruzadas; escovas substituíveis em sistema planetário
• Sapata de pressão: pressão uniforme contra a mesa de alimentação para peças finas e redução do comprimento mínimo
• Controlo 18" smartouch: braço basculante, 100 espaços de memória, ajuste da velocidade de alimentação, altura de lixagem 0,1 mm
• Medição de espessura sem fios: medição automática transferida sem fios; profundidade de lixagem definida por roda de ajuste
• Opção Thickness Detection Professional (TDP): sensores por fibra ótica e laser para ajuste automático da altura de passagem deduzindo a remoção de material desejada
• Mesa de alimentação com altura fixa: velocidade de alimentação ajustável a partir do painel de controlo (2,8–20 m/min)
• Mesa de vácuo: mantém peças pequenas/lisas/finas através de orifícios na fita de alimentação
• Extensões de mesa de rolos: extensões de entrada e saída opcionais
• Equipamento de escovagem: escovagem no lado de saída opcional para limpeza, polimento ou texturização

Especificações técnicas

• Família de produto: FORMAT4 findustry
• Modelo: findustry 1353 (variantes: 1352, 1354)
• Largura de lixagem: 1.350 mm
• Altura de lixagem (ajustável): 3–170 (200) mm
• Velocidade de alimentação (variável): 2,8–20 m/min
• Unidades: configuráveis — 2 / 3 / 4 unidades (dependendo do modelo)
• Controlo: 18" smartouch com braço basculante, 100 espaços de memória, incrementos de altura 0,1 mm
• Altura padrão da mesa de entrada: 900 mm
• Opções: medição de espessura sem fios, Thickness Detection Professional (TDP), mesa de vácuo, extensões de mesa de rolos, sapatas de pressão, unidade Superfinish, agregado de correia transversal, unidade planetária, equipamento de escovagem
• Velocidade de corte unidade Superfinish: 2,4–19 m/s (correia 1370 x 2620 mm)
• Velocidade de corte correia transversal: 3–22 m/s (correia 150 x 5000 mm)
• Largura de segmento da sapata segmentada eletropneumática: 27 mm; pressão ajustável em incrementos de 0,1 bar
