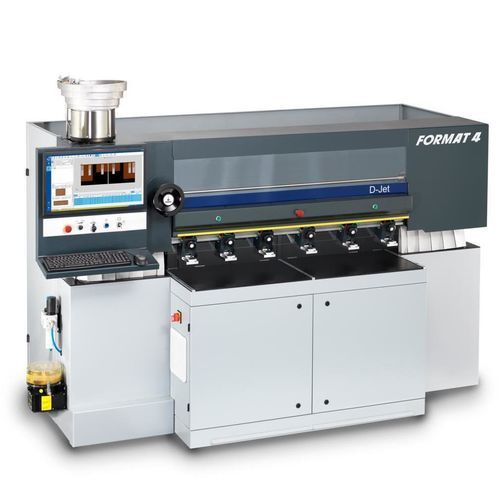

Centro de usinagem CNC vertical D-Jet

para madeirapara furação

Visão geral
O Format4 D-Jet é um centro CNC de furação e inserção de cavilhas concebido para produção industrial de móveis com ocupação reduzida ou para uso autónomo em oficinas especializadas. A máquina apresenta área de ocupação reduzida (aprox. 3,5 m²), operação pendular para alto rendimento e opções de automação integradas.

Vantagens

• Comando tátil 24" intuitivo para execução rápida de programas
• Processamento flexível de juntas e conectores com módulos opcionais
• Design compacto que permite layouts de produção densos
• Operação pendular: até quatro peças processadas simultaneamente
• Inserção automática de cavilhas/ancoras por alimentador oscilante de grande capacidade

Principais características

• Cabeça de furação DH6: 3 fusos verticais, 3 fusos horizontais, 1 serra de ranhura na direção X
• Operação pendular padrão com 2 áreas de trabalho; 4 áreas disponíveis mediante pedido
• Apertos de peça: 4 padrão (6 opcionais)
• Inserção automática de cavilhas/âncoras: alimentador oscilante; diâmetros padrão 8 mm (opções 5, 6, 10 mm); comprimentos 20–40 mm; ajuste de comprimento sem ferramentas
• Lubrificação central automática para carros-guia X, Y, Z e fusos de suporte
• Mesa em resina fenólica e extensões de mesa disponíveis para painéis grandes/pesados
• Guias lineares: guias endurecidas e polidas com rolamentos de esferas recirculantes; eixo X por cremalheira curvada; Y/Z por fuso de esferas polido
• Software F4®Integrate: F4Toolbox (biblioteca de ferramentas), F4Create (CAM) e F4Operate (operação de máquina)
• Barra de pedal frontal ergonómica integrada

Operação / Área de trabalho

• Projetado para operação pendular produtiva (2 áreas padrão; 4 opcionais)
• Guias retráteis permitem processamento até 2800 mm de comprimento/largura e 80 mm de altura (área larga padrão até 1400 mm; extensível a 2800 mm)
• Tamanhos mínimos processáveis na área ampla: comprimento/largura ≥ 20 mm, altura ≥ 10 mm

Aplicações

• Produção industrial de móveis como complemento a linhas CNC de nesting ou como máquina autónoma
• Processamento e inserção de vários sistemas de cavilhas/ancoras e conectores especializados (ex. Lamello Clamex P, OVVO/Lockdowel) com unidades adicionais opcionais

Especificações técnicas

• Marca: Format4 (marca premium do grupo Felder)
• Modelo: D-Jet
• Área de ocupação: aprox. 3,5 m² (design para poupar espaço)
• Cabeça de furação (DH6): 3 fusos verticais, 3 fusos horizontais, 1 serra de ranhura em X
• Apertos: 4 padrão (6 opcionais)
• Inserção cavilhas/ancoras: alimentador oscilante automático; comprimentos 20–40 mm; diâmetro padrão 8 mm (opções 5/6/10 mm)
• Dimensões máximas de componentes: padrão até 1400 mm comprimento/largura (opcional até 2800 mm), altura até 80 mm
• Dimensões mínimas (área ampla): 20 mm comprimento/largura, 10 mm altura
• Mesa: resina fenólica; extensões disponíveis
• Comando: ecrã tátil 24"; software F4®Integrate (biblioteca de ferramentas, CAM, operação)
• Lubrificação: lubrificação central automática para guias X, Y, Z e fusos
• Guias/Posicionamento: guias lineares endurecidas e polidas com rolamentos de esferas recirculantes; cremalheira curvada no X; fuso de esferas polido em Y/Z
• Opções: 4 áreas de trabalho, unidades Lamello/Lockdowel/OVVO, extensões de mesa e pacotes de automação
