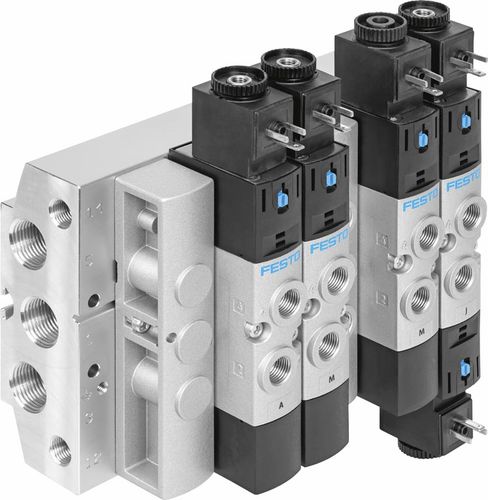

Terminal de válvulas pneumático VTUS-20

3/2 viasde 5/2 viasde 5/3 vias

Controlo elétrico Conexão individual Sistema de entrada/saída elétrica não Dimensão da largura 22 mm Meio de funcionamento Ar comprimido de acordo com ISO 8573-1:2010 [7:4:4] Temperatura do meio -10 oC ... 50 oC Temperatura ambiente -10 oC ... 50 oC Temperatura de armazenamento -20 oC ... 60 oC Nível de proteção IP65 IP67 Com conector fêmea De acordo com IEC 60529 Em conformidade com LABS VDMA24364-B1/B2-L Classe de sala limpa Classe 6 de acordo com a norma ISO 14644-1 Marcação CE (ver declaração de conformidade) De acordo com a Diretiva de Proteção contra Explosões (ATEX) da UE Marcação UKCA (ver declaração de conformidade) De acordo com as especificações UK EX Certificado c UL us - Recognized (OL) Prevenção e proteção contra explosões Zona 2 (ATEX) Zona 2 (UKEX) Zona 22 (ATEX) Zona 22 (UKEX) Gás categoria ATEX II 3G Categoria poeira ATEX II 3D Certificação de proteção contra explosões fora da UE EPL Dc (GB) EPL Gc (GB) Tipo de proteção contra ignição para gás Ex ec IIC T4 Gc X Tipo de proteção contra ignição da explosão para poeira Ex tc IIIC T115 °C Dc X Ex-temperatura ambiente -10 °C <= Ta <= +50 °C Observação sobre os materiais Em conformidade com a RoHS Material de vedações HNBR NBR TPE-U(PU) Composição do terminal de válvulas Grelha fixa N.º máx. de posições da válvula 16 N.º máx. de áreas de pressão 9 Função da válvula 2x 3/2 vias, monoestável, fechada 2x 3/2 vias, aberta, monoestável 2x 3/2 vias, aberta/fechada, monoestável 3/2 vias, fechadas, monoestáveis 3/2 vias, solenoide simples, aberto Solenoide duplo, 5/2 vias 5/2, monoestável 5/3 vias, pressurizada 5/3 vias, ventilada 5/3 fechada
