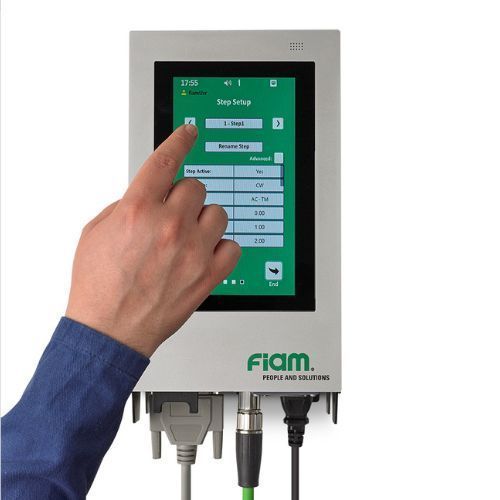

Unidade de controlo de aperto E-TCS

programável

UNIDADE DE ALIMENTAÇÃO E CONTROLO
A unidade E-TCS alimenta e gere todas as funções da ferramenta elétrica de aperto E MCB conectada. Permite programação avançada e controlo preciso de cada fase do processo de aperto, com visualização em tempo real num ecrã tátil a cores. Projetada para montagem industrial e integração INDUSTRY 4.0, suporta ligação aos sistemas de gestão da fábrica para troca de dados, visualização remota, monitorização e controlo de processos.

VISUALIZAÇÕES

• Visualização completa do ciclo de aperto
• Exibição instantânea de TORQUE / ÂNGULO / TEMPO
• Gráficos dos dados de aperto
• Indicação do resultado por mudança de cor do ecrã e sinais luminosos na ferramenta
• Últimos 200 registos de log de aperto
• Últimos 200 diagramas de aperto

PROGRAMAÇÃO

• Programação poka-yoke diretamente no ecrã tátil a cores
• 100 Jobs configuráveis, recuperáveis a partir do painel do operador
• 100 Tasks configuráveis por Job
• 12 Steps configuráveis por Task
• 3 estratégias de aperto selecionáveis nos Steps:
  • Torque Control – Angle Monitoring (TC-AM)
  • Angle Control – Torque Monitoring (AC-TM)
  • Torque and Angle Control (AC and TC)
• Programação WIZARD: configuração guiada de Job até Step
• Ecrãs de programação em Inglês (EN) e Italiano (IT)
• Ecrãs de teste I/O: forçar entradas/saídas diretamente na unidade para diagnóstico/colagem

OUTROS TIPOS DE CONTROLO DO CICLO DE APERTO

• Aperto com rotação no sentido horário ou anti-horário (configurável)
• Controlo de torque mínimo / máximo
• Controlo de ângulo mínimo / máximo
• Controlo de tempo mínimo / máximo
• Torque limiar para leitura e monitorização do ângulo
• Cálculo em tempo real de Cm e CmK
• Contagem de parafusos e limites de re-aperto por parafuso em caso de NOK
• Velocidade e direção de desaperto configuráveis
• Redução de velocidade durante o aperto com torque/velocidade final configuráveis (downshift)
• Tempo de retenção para manter o torque por período ajustável
• Duração da rampa de aceleração

ARMAZENAMENTO E EXPORTAÇÃO DE DADOS

• Logs exportáveis via Fieldbus (ex. PROFINET, MODBUS TCP, ETHERNET/IP)
• Importação/exportação de programas de aperto
• Dados armazenáveis em cartão SD removível para backup e exportação
• Capacidade do sistema: mais de 1 milhão de aperto

CARACTERÍSTICAS

• Reconhecimento automático da ferramenta conectada e dos parâmetros
• Conector I/O: 8 entradas / 8 saídas, livremente programáveis (10 + 8 funções atribuíveis)
• Porta Fieldbus para redes industriais comuns
• Porta USB para atualizações de firmware e import/export de programas/logs
• Porta SD para cartão SD removível (programas e logs)
• Vários níveis de autorização protegidos por palavra-passe (até 4 utilizadores)
• Cabos de alimentação fornecidos
• Relógio integrado data/hora
• Tensão de alimentação: 100–240 Vac (120V~230V ±10% 50–60 Hz)

APLICAÇÕES
Adequada à automatização de processos de aperto nos sectores: automóvel, aeronáutico, electrodomésticos, electromecânica. Proporciona flexibilidade de montagem, rastreabilidade completa dos dados e redução de custos pela diminuição de peças rejeitadas.

CARACTERÍSTICAS / ESPECIFICAÇÕES TÉCNICAS
Modelo: E-TCS
Código: 686200210
Dimensões (mm): H 279 x L 153 x P 172.5
Compatível com: E MCB (motores de aperto / chave elétrica)
Entradas: 8
Saídas: 8
Tensão de alimentação (Vac): 100–240
Tipo: Unidade de alimentação e controlo
Peso: 3,7 kg

• Modelo: E-TCS
• Código produto: 686200210
• Dimensões: H 279 x L 153 x P 172.5 mm
• Compatível com E MCB
• Entradas: 8 / Saídas: 8
• Ecrã tátil a cores para visualização e programação
• Conectividade Fieldbus: PROFINET, MODBUS TCP, ETHERNET/IP
• Armazenamento: SD-card removível, USB (import/export); capacidade > 1.000.000 aperto
• Gestão de utilizadores: até 4 níveis protegidos por palavra-passe
