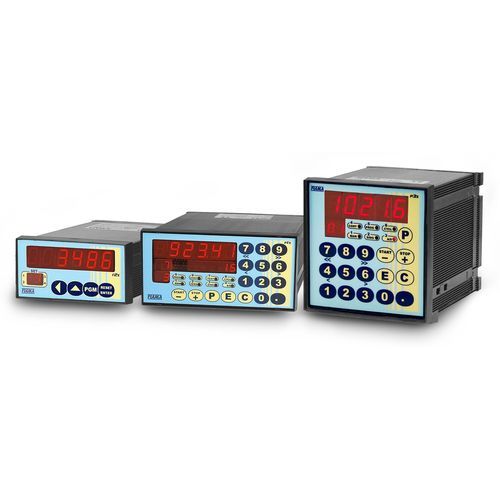

Posicionador de um eixo PX series

manuallinearrotativo

As unidades de posicionamento da série P_X são posicionadores de eixo único microprocessados programáveis com saídas analógicas ou de relé que processam sinais fornecidos por transdutores incrementais como encoders, linhas ópticas e banda magnética (P1X-P2X) ou fornecidos por transdutores de posição potenciométricos lineares ou rotativos (P3X). A possibilidade de criar programas de trabalho personalizados torna-os extremamente versáteis (máquinas de corte, máquinas de dobragem, etc.). Para otimizar a precisão do posicionamento, existe a possibilidade de introduzir alguns parâmetros capazes de contrabalançar a inércia do sistema, as folgas e o desgaste dos acoplamentos mecânicos. O posicionamento é gerido através das saídas de relé de arranque/paragem, avanço/retrocesso, lento/rápido e fim de posicionamento. Está igualmente disponível uma saída analógica de tensão que pode ser configurada como -10 +10V ou 0+10V, bem como a saída de corrente 4÷20mA para o controlo de inversores ou actuadores. Todas as entradas do posicionador - Start, Emergência, Preset, Contador de peças e entradas de contagem - são opto-isoladas. ➤ Outras caraterísticas: modo de trabalho automático/semiautomático, manual, absoluto/linha, memorização de 99 dimensões de posicionamento com a possibilidade de programar o número de peças a trabalhar em sequência e o número de repetições de ciclo; função de teste para verificar entradas e saídas; ligação série RS232 ou RS485 MODBUS RTU. - P1X: o teclado de 16 teclas e os 8 indicadores de funcionamento facilitam a utilização e a configuração dos posicionadores. - P2X: a programação é efectuada muito facilmente através de quatro teclas no painel frontal; um ecrã auxiliar permite uma programação com dois caracteres, para além da visualização dos parâmetros durante o processamento.
