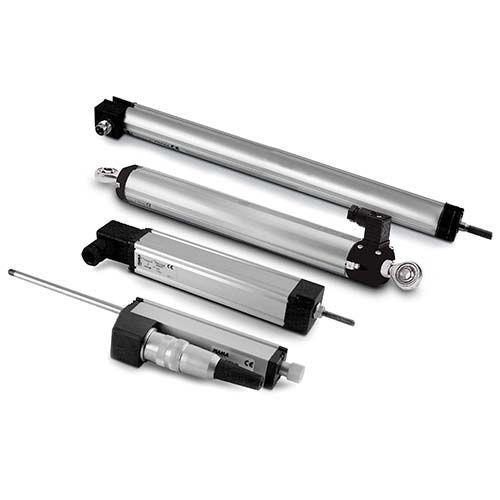

Sensor de posição linear P series

com potenciômetroanalógicopara metais

Potenciómetro linear com cursor acionado por um veio, que processa uma mudança linear na resistência de mudança. Versões disponíveis: PAK: caixa de alumínio, ancoragem mecânica, arrastamento com rosca de veio M6, cursos de 50 a 900 mm, conetor de 4 pólos em conformidade com a norma DIN43650 (junta esférica M6 a pedido). PY2: caixa de alumínio, ancoragem mecânica, veio de apalpador com rolamentos duplos e mola de recuperação, haste de empurrar com haste roscada M2,5 e uma esfera de aço inox, conetor 5 pólos em conformidade com a norma DIN43322. Cursos de 25 a 100 mm. PS: caixa de alumínio, âncora e arrasto mecânico auto-alinhado em 2 juntas esféricas, ângulo de movimento máximo de ±30°, cursos de 50 a 750 mm, conetor de 4 pólos em conformidade com a norma DIN43650. PSX: caixa de alumínio com veio de aço inoxidável, montagem fácil através de cabeças de pivô sem folgas com um grande ângulo de movimento livre até ±12,5°. Resolução 0,01mm e linearidade até ±0,05%. A robustez e as dimensões compactas tornam este sensor adequado para utilização em ambientes com humidade, óleo, pó, etc. Este sensor é particularmente recomendado para aplicações móveis como em engenharia mecânica, bancadas de teste, etc. a combinação com um visor (por ex. V3P, V4P, VE6P), faz deste dispositivo um sistema económico, simples e eficaz para a medição de deslocamentos em máquinas-ferramentas, máquinas automáticas, máquinas para trabalhar madeira, mármore e vidro, etc., com uma precisão não superior a ±0,1 mm.
