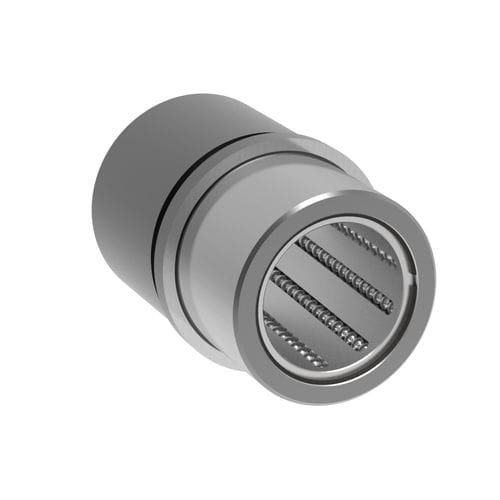

O casquilho de esferas recirculantes é utilizado quando são percorridos trajectos (cursos) muito grandes. Isto só é limitado pela situação de montagem.
Em comparação com as guias com gaiola de esferas, no entanto, os valores de carga dinâmica mais baixos (C) devem ser observados. Apesar do elevado número de pistas de esferas, são utilizadas menos esferas.
Para uma vida útil óptima, recomenda-se um percurso de movimento (curso) de três vezes o comprimento do casquilho de esferas de recirculação (3 x l1).
MATERIAL:
Casquilho: - Aço, temperado 62 ± 2 HRC
Suporte de esferas: - Alumínio
Esferas: - Aço temperado, em conformidade com a norma DIN 5401
EXECUÇÃO:
Diâmetro exterior rectificado com precisão.
NOTA:
A fixação é feita com 3 elementos de retenção, a partir de Ø d1 = 38 com 4 elementos de retenção, que estão incluídos no fornecimento (N.º de encomenda: 207.45 - elemento de retenção incl. parafuso de cabeça cilíndrica DIN 6912, M6x20, cabeça Ø 13).
para combinações de guias adequadas, ver matriz de seleção
cálculo da vida útil e valores de carga dinâmica
directrizes de instalação / tabelas de dimensões
Casquilhos de esferas recirculantes apenas com pilar de guia vermelho = .30 combinável.
---
