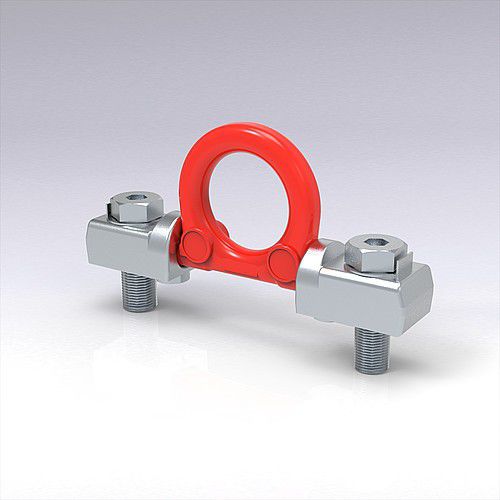

Suporte de torque 2131.22. series

de cargade segurança

Os bloqueios de posição protegem os parafusos de fixação contra as tensões de flexão e de corte. O anel pode ser dobrado para baixo. Nota: 1) Perfurar primeiro os orifícios para os fechos de posição. 2) Fixar o bloco do anel no fecho de posição e, em seguida, bater nos orifícios. Certifique-se de que a superfície de aparafusamento é plana. Ver também carregamento de parafusos de olhal. A ligação roscada na carga transportada deve ser adequada para a transferência de forças. Fixação: Utilizar apenas parafusos 100% testados contra fissuras. Depois de os parafusos terem sido utilizados durante algum tempo, verificar se estão bem assentes. Grau mínimo de parafusos, ver tabela: "Y" 2131.22.016.: Utilizar apenas parafusos hexagonais de acordo com a norma ISO 4014. Colocar as anilhas antes de apertar e fixar os parafusos (binário de aperto de 120 Nm). 2131.22.020./030.: Utilizar apenas parafusos de cabeça sextavada em conformidade com a norma ISO 4762 (2131.22.020 binário de aperto 300 Nm, 2131.22.030 binário de aperto 600 Nm).
