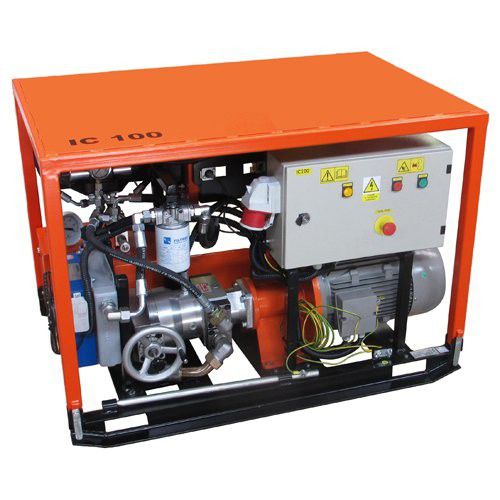

Bomba para cimento IC 100

com motor hidráulicoestacionáriapara construção civil

A bomba de injeção IC 100 foi concebida para a injeção de misturas de cimento e bentonite na área da construção de fundações especiais (injeção de micro-estacas, injeção de ancoragem, impermeabilização de fundações, injeção de enchimento), construções subterrâneas e na área da reabilitação de estruturas de betão (injeção de enchimento de betão e alvenaria). A pressão máxima de injeção da bomba é de 7,5 MPa e o volume máximo de mistura fornecido é de 75 l/min. VANTAGENS controlo contínuo do débito em toda a extensão (bomba de controlo hidráulico) tamanho compacto (120 x 80 cm) controlo eletrónico do movimento da peça de trabalho (sensores de indução) controlo do volume bombeado (contador de ciclos) Princípio de funcionamento A bomba de injeção IC 100 é uma bomba electro-hidráulica de pistão de dupla ação. A parte hidráulica é constituída por um gerador hidroelétrico com controlo contínuo, um distribuidor electro-hidráulico e um motor hidráulico. O controlo da pressão no sistema hidráulico é assegurado por uma válvula de segurança. A temperatura do óleo no circuito hidráulico é controlada por um arrefecedor hidráulico, que é ligado automaticamente quando a temperatura limite pré-definida (65 °C) é atingida. A parte de trabalho é constituída por um cilindro de trabalho com quatro válvulas de retenção de esfera, que estão ligadas ao tubo de aspiração e ao tubo de descarga. O tubo de descarga está equipado com um manómetro com proteção de óleo e uma união roscada para mangueiras de alta pressão. A parte eléctrica é constituída por um distribuidor com botões de arranque e paragem para um funcionamento comum. O botão de paragem central é utilizado como dispositivo de segurança. O sentido do movimento do êmbolo do cilindro é controlado por dois sensores de indução e o sentido de rotação correto é controlado pelo controlo de sequência de fases.
