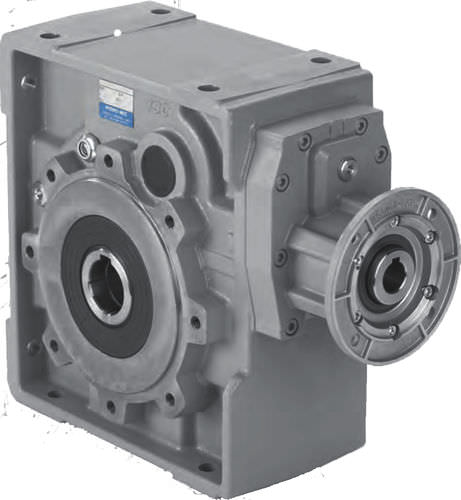

Redutor de engrenagens cônicas A series

de eixos ortogonaisde eixo vazado1–2 kNm

As caixas de engrenagens da série de A são equipadas com a carcaça de alumínio e estão disponíveis acopladas aos motores padrão da flange B5. A versão do padrão básico prevê o tipo da cavidade do eixo de saída, para uma instalação possível do modilhão do auto-adapative com o braço simples da reação. Os agradecimentos a seu projeto modular, muitas soluções técnicas são possíveis, combinado diferentemente: o único ou eixo de saída contínuo dobro, B5 output a flange, a instalação nos pés reparados à carcaça. As relações de redução, em 2 ou 3 etapas de acordo com as versões diferentes, são feitas com tipo engrenagens cónicas de Gleason e com as engrenagens cilíndricas com os dentes helicoidais, terra ou raspadas, projetados de acordo com os padrões do ISO 6336. O eixo da entrada ou apenas as versões de acoplamento da flange, sem motores, são possível. O poder de entrada vai acima a 5.5 quilowatts e o torque da saída vai acima a 410 nanômetro, de acordo com os tamanhos diferentes
