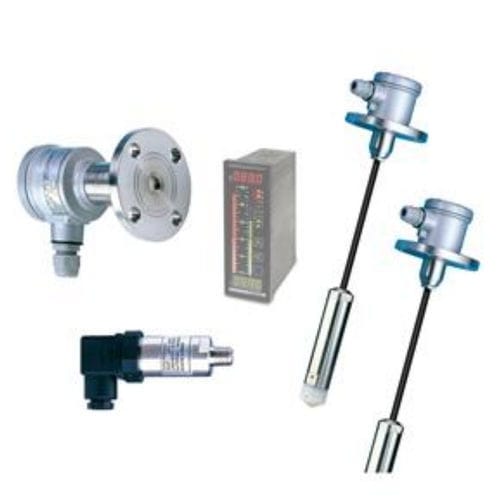

Transmissor de pressão relativa EC series

de membranapiezorresistivoanalógico

Um sensor de pressão é constituído por uma ponte de Wheatstone com piezoresistências. Como se mostra na fig.2, a pressão é aplicada ao diafragma e passa através do óleo de silicone para a ponte de Wheatstone. Quando a pressão do líquido actua diretamente sobre a face frontal do diafragma, a ponte de Wheatstone cria uma tensão diferencial. Esta diferença de tensão será então amplificada para obter um sinal de corrente de 4-20mA. Quando esta saída de corrente é ligada a um medidor analógico, podemos escalar corretamente para ler o nível do líquido aplicado num recipiente ou vaso. A fórmula utilizada aqui é: P= x H q q Onde P é a pressão, é a constante de pressão e H é o nível do líquido num recipiente Caraterísticas 1. Os modelos FineTek incluem: transdutor de cabo de extensão, modelo anti-corrosivo, modelos flangeados e transdutores de pressão. 2. Podem ser ligados a contadores de painel digital, gravadores, PLC, controladores de sinal. 3. O diafragma metálico é adequado para líquidos ácidos e alcalinos fracos ou para o tratamento de águas residuais. 4. A nossa compensação interna de temperatura garante uma fiabilidade duradoura. 5. Tamanhos de flange/parafuso personalizados disponíveis. Aplicações 1. O EC1100 é um dispositivo de medição de líquidos que pode ser utilizado numa variedade de ambientes, incluindo ambientes com agitação de água. 2. O EC1200 pode suportar ambientes líquidos de alta temperatura. 3. O tipo de flange standard, EC1210, pode ser utilizado em ambientes de medição de pressão de líquidos e gases (ou seja, ambientes ligeiramente corrosivos). 4. O tipo EC1300~1320 é adequado para a medição de águas muito profundas, como a medição de reservatórios. 5. O EC1500 é adequado para dispositivos de medição ou controlo de pressão, como os encontrados em máquinas hidráulicas e pneumáticas.
