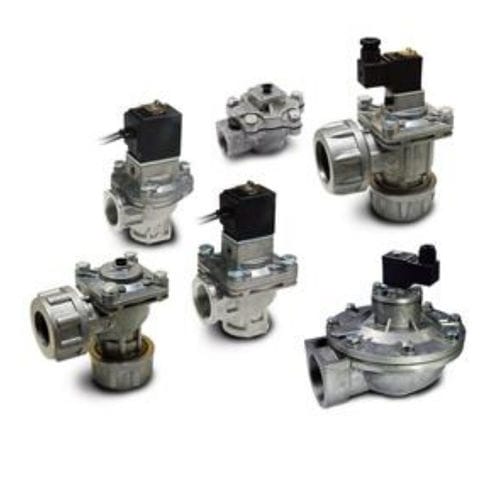

Válvula de diafragma BRD series

com acionamento pneumáticode controlepara óleo

As séries BRD/BDV são utilizadas especificamente como válvulas de recolha de pó em sistemas de recolha de pó. Cada válvula é constituída por duas câmaras de ar divididas por uma membrana. Os dois modelos, BRD e BDV, desempenham a mesma função com designs ligeiramente diferentes. São utilizadas para fornecer uma súbita explosão de pressão de ar nos sacos de filtro do coletor de pó para fins de limpeza. Válvula de diafragma das séries BRD/BDV As séries BRD e BDV são válvulas de coletor de poeiras utilizadas especificamente em sistemas de colectores de poeiras e de casas de sacos. As duas câmaras das válvulas de recolha de poeiras estão ligadas entre si através de uma passagem de ar (de diâmetro inferior ao orifício da válvula piloto, quando equipada para o efeito). Quando o orifício é aberto, o ar da câmara superior é expelido, a uma velocidade muito superior à velocidade a que o ar entra pela passagem de ar, pelo que a pressão do ar na câmara superior desce significativamente. Quando isto acontece, a pressão de ar mais elevada na câmara inferior empurra o diafragma para cima, permitindo a passagem de um grande volume de ar para a câmara inferior e para a sua saída ligada aos sacos de recolha de pó. Esta súbita explosão de ar insufla os sacos de filtragem ou "rebenta" os sacos de filtragem, de modo a sacudir o material acumulado no exterior de cada saco de filtragem. Quando o orifício se fecha, a pressão nas câmaras superior e inferior iguala-se e a membrana regressa à sua posição original, auxiliada pela força de uma mola de retorno. As válvulas de recolha de pó são componentes importantes para manter os sistemas de recolha de pó a funcionar de forma eficiente e eficaz.
