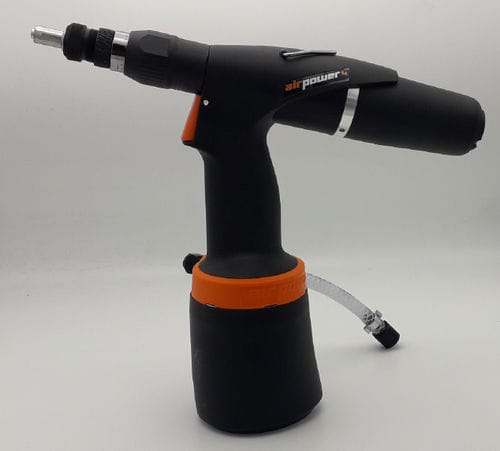

Rebitadeira manual AP4

hidropneumáticapara insertos roscados

A rebitadora pneumático-hidráulica destina-se à rebitagem: - rebites de porca M3 - M12 (aço) - rebites de parafuso M4 - M8 (aço) 2.4. Funcionamento da ferramenta A ferramenta está equipada com uma peça de ponta e um calibre de parafuso para rebite de porca M8. Para a rebitagem de rebites com uma dimensão diferente, é necessário trocar as peças de ponta e os calibres de parafusos e alterar a e alterar a configuração básica e a regulação da ferramenta da seguinte forma: 1) Desapertar a porca traseira da peça de ponta /pic. 1/ 2) Retirar a peça do nariz do bocal /pic. 1/ 3) Aparafusar o calibrador de parafuso da manga 4) Escolher a peça de ponta e o calibre de parafuso adequados de acordo com a dimensão do rebite, ver a tabela seguinte: 5) Enroscar o calibrador de parafusos na manga (até ao batente) e voltar a rodá-lo, de modo a que as que os planos dos hexágonos do calibre de parafusos e da manga coincidam. 6) Faça deslizar a peça de ponta para os hexágonos do calibre do parafuso de obturação e da manga. 7) Aparafuse a peça do nariz à manga 8) Colocar a peça do nariz: - para o rebite de porca - O rebite de porca tem de ser aparafusado a todo o comprimento da rosca no calibre do parafuso e a parte da frente do rebite de porca tem de se apoiar na peça do nariz. Fixar a posição da peça do nariz com uma porca traseira. - para o rebite de rosca - Colocar a peça do nariz de modo a que haja um espaço de cerca de 1 cm entre o lado exterior do rebite de rosca e o lado interior da peça do nariz. Proceda da seguinte forma: Aparafusar a peça do nariz ao batente traseiro para o calibrador de parafusos e, em seguida, desaperte-o durante uma ou duas voltas. Fixar a posição da peça do nariz com a porca traseira.
