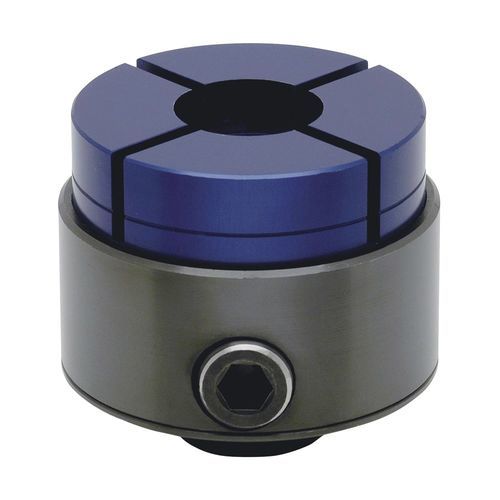

Dispositivo de aperto mecânico CP120 series

para peças a usinarde alumínioem aço

Estas pinças de diâmetro externo permitem a fixação na circunferência da peça de trabalho. Os mordentes de alumínio de quatro partes podem ser maquinados para se adaptarem à peça. Estas pinças permitem uma repetibilidade da peça de +/- 0,03 mm e uma repetibilidade da localização dos mordentes de +/-0,02. O curso de aperto de cada mordente é de .15 mm. O corpo é fabricado em liga de aço 1045. O eixo e o parafuso de bloqueio são feitos de aço-liga 4135 - endurecido com um acabamento de óxido preto. Os números de peça incluem as pinças, os mordentes, o anel de bloqueio, o pino de diamante e o parafuso de cabeça cilíndrica. Conjuntos adicionais de mordentes podem ser adquiridos separadamente.
