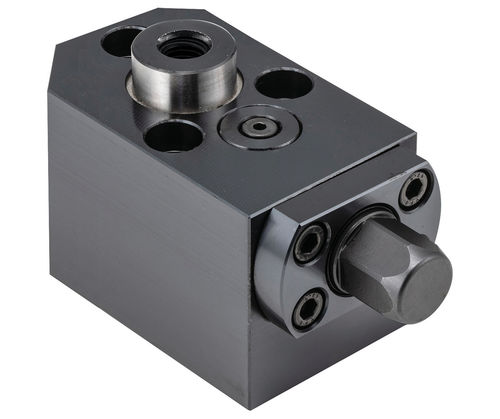

Suporte para peças a usinar PTNS1 series

para linha de produçãoem açode mola

Visão geral do produto
Este suporte de trabalho com mola evita vibrações e desvio da peça durante usinagem pesada. O pistão baixa quando a peça é apoiada e trava ao girar a cabeça hexagonal. O eixo de travamento com cabeça hexagonal pode ser operado manualmente ou com uma chave de impacto, permitindo o uso com chaves de porca em linhas de produção automatizadas. Corpo: aço 1050 com acabamento óxido negro. Cabeça hexagonal e eixo de travamento: aço 4135, temperado e revenido, acabamento óxido negro.

Opções / variantes

• PTNS1-12 — H: 57 mm; Rosca: M12×1.75; D: 26 mm; L: 90 mm; W: 62 mm; L3: 35 mm; H3: 12 mm; Torque de aperto admissível: 29,5 ft/lbs; Capacidade de suporte: 1124 lbs; Força da mola do pistão: 3,4–6,7 lbs
• PTNS1-16 — H: 72 mm; Rosca: M16×2.00; D: 33 mm; L: 115 mm; W: 75 mm; L3: 45 mm; H3: 16 mm; Torque de aperto admissível: 59,0 ft/lbs; Capacidade de suporte: 2248 lbs; Força da mola do pistão: 3,4–6,7 lbs

Mídia e documentação

• Instruções - Manutenção (PDF)
• Especificações (PDF)
• Vídeo do produto - PTNS1 (vídeo)

Especificações técnicas

• Modelo / Denominação: PTNS1
• Tipo de produto: Suporte de trabalho com mola e travamento por cabeça hexagonal; compatível com chave de porca
• Material do corpo: aço 1050, acabamento óxido negro
• Material cabeça hexagonal & eixo de travamento: aço 4135, temperado e revenido, acabamento óxido negro
• Uso previsto: Evita vibração e desvio da peça; adequado para usinagem pesada e linhas automatizadas
• Método de travamento: Cabeça hexagonal trava a posição do pistão; operável manualmente ou com chave de impacto/chave de porca
• Variantes disponíveis: PTNS1-12, PTNS1-16
