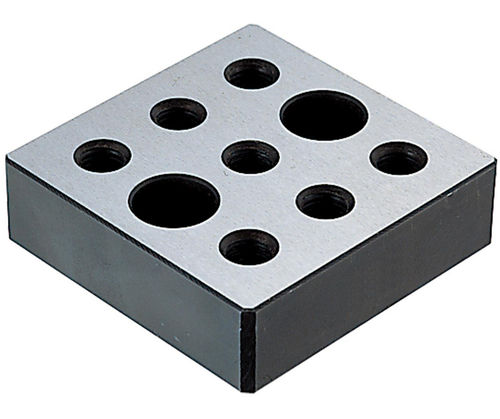

Suporte de componentes BJ631 seriespara peças de trabalhoem açoem aço-carbono
Guardar nos favoritos
Comparar
Características
- Aplicações
- de componentes, para peças de trabalho
- Material
- em aço, em aço-carbono
- Outras características
- modular, de precisão, empilhável
Descrição
Descrição
Os blocos elevadores de meia extensão são blocos empilháveis que permitem o posicionamento preciso de componentes entre pontos da grelha em suportes de trabalho modulares. Fabricados em aço 1045, as faces superior e inferior são retificadas com precisão e apresentam acabamento em óxido negro para proteção básica contra corrosão.
Tipos de produto
Opções de peça (tabela)
ID | SKU | Número da peça | Rosca (T) | T1 para SHCS | L | L1 | L2 | W | W1 | H ± .01 | H1 | PN
142627 | BJ631-16025 | BJ631-16025 | M16X2.00 | M16 | 85 | 50 | Passante | 85 | 50 | 25 | 8 |
142628 | BJ631-16032 | BJ631-16032 | M16X2.00 | M16 | 85 | 50 | Passante | 85 | 50 | 32 | 15 |
142629 | BJ631-16040 | BJ631-16040 | M16X2.00 | M16 | 85 | 50 | Passante | 85 | 50 | 40 | 23 |
142630 | BJ631-16050 | BJ631-16050 | M16X2.00 | M16 | 85 | 50 | 35 | 85 | 50 | 50 | 33 |
Documentos
PDF de especificações disponível para este produto.
Especificações / Dados técnicos
Os blocos elevadores de meia extensão são blocos empilháveis que permitem o posicionamento preciso de componentes entre pontos da grelha em suportes de trabalho modulares. Fabricados em aço 1045, as faces superior e inferior são retificadas com precisão e apresentam acabamento em óxido negro para proteção básica contra corrosão.
Tipos de produto
- BJ631 — Bloco elevador de meia extensão
- BJ632 — Bloco elevador de extensão
Opções de peça (tabela)
ID | SKU | Número da peça | Rosca (T) | T1 para SHCS | L | L1 | L2 | W | W1 | H ± .01 | H1 | PN
142627 | BJ631-16025 | BJ631-16025 | M16X2.00 | M16 | 85 | 50 | Passante | 85 | 50 | 25 | 8 |
142628 | BJ631-16032 | BJ631-16032 | M16X2.00 | M16 | 85 | 50 | Passante | 85 | 50 | 32 | 15 |
142629 | BJ631-16040 | BJ631-16040 | M16X2.00 | M16 | 85 | 50 | Passante | 85 | 50 | 40 | 23 |
142630 | BJ631-16050 | BJ631-16050 | M16X2.00 | M16 | 85 | 50 | 35 | 85 | 50 | 50 | 33 |
Documentos
PDF de especificações disponível para este produto.
Especificações / Dados técnicos
- Material: aço 1045
- Acabamento: óxido negro
- Faces superior e inferior: retificadas com precisão
- Projeto: blocos elevadores empilháveis
- Função: permitir o posicionamento de componentes entre pontos da grelha
- Série / Modelo: BJ631 (também disponível BJ632)
