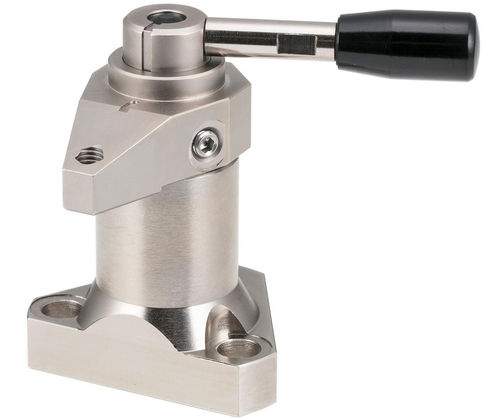

Dispositivo de aperto manual QLSWW series

mecânicocom controle manualde mola

Descrição
Os grampos oscilantes Stablelock giram o braço para a posição e apertam verticalmente, aplicando força descendente direta na peça. Empregam um mecanismo de esferas carregadas por mola que fornece força de aperto constante com travamento positivo e um "clique" tátil no ponto de aperto para evitar aperto excessivo. Linhas indicadoras no punho e no corpo mostram as posições travado/destravado. O braço oscila totalmente para fora do caminho para facilitar carga e descarga. Números de peça terminados em R apertam no sentido horário; os terminados em L apertam no sentido anti-horário. Um gripper ou parafuso pode ser fixado no furo roscado M6 na extremidade do braço (vendido separadamente). Montagem superior com dois furos de fixação para instalação segura.

Materiais e acabamento
Corpo e braço alavanca: aço liga 1045. Cilindro: aço liga 4140. Punho: plástico fenólico preto. Todas as peças metálicas têm acabamento de niquelagem química para melhorar resistência à corrosão e ao desgaste.

Variantes disponíveis (tabela)
Colunas: ID | SKU | Número de peça | Direção de aperto | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | H posição apertada (mm) | H1 posição solta (mm) | R força de aperto (Lbs) | Carga operacional (Lbs) | PN
189677 | QLSWW30R-100 | QLSWW30R-100 | Horário | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (sem PN listado)
189676 | QLSWW30L-100 | QLSWW30L-100 | Anti-horário | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (sem PN listado)

Características técnicas / especificações

• Série / Modelo: QLSWW
• Operação: O braço oscilante gira para a posição e então aperta verticalmente para pressão direta para baixo
• Direções de aperto: Direita (R) = horário; Esquerda (L) = anti-horário
• Mecanismo de aperto: Esferas carregadas por mola com superfície cônica para travamento positivo; linhas indicadoras em punho/corpo mostram travado/destravado
• Punho: Fenólico preto com sensação de "clique" no ponto de aperto para evitar aperto excessivo
• Montagem: Montagem superior utilizando dois furos de fixação
• Furo roscado M6 na extremidade do braço para fixar gripper ou parafuso (disponível separadamente)
• Material do corpo e braço: Aço liga 1045
• Material do cilindro: Aço liga 4140
• Acabamento: Niquelagem química em todas as peças metálicas para resistência à corrosão e ao desgaste
• Dimensões exemplo (QLSWW30R-100 / QLSWW30L-100): D=14 mm, D1=30 mm, D2=18 mm, W=58 mm, W1=42 mm, H (apertado)=76 mm, H1 (solto)=86 mm
• Força de aperto (exemplos): 224 Lbs (faixa indicada 112-337)
• Carga operacional (exemplos): 18 Lbs
