Unidade de fixação manual QCSHL-DK

mecânicacom controle manualde mola

Visão geral do produto

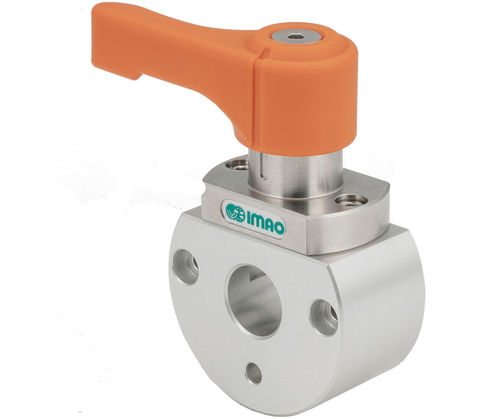

Esta unidade de aperto com bloqueio push-lock permite travamento sem ferramentas através de um giro de 90° da alavanca para ajuste rápido de deslizamento e ângulo. A unidade pré-montada instala-se diretamente em eixos redondos de 14 mm, eliminando a necessidade de suportes personalizados. Uma mola interna mantém a força de aperto constante para evitar aperto excessivo ou insuficiente, garantindo posicionamento repetível em aplicações industriais.

Principais características

• Travamento sem ferramentas com giro da alavanca de 90° para travar/destravar rapidamente
• Unidade pré-montada para montagem direta em eixos redondos de 14 mm
• Mola interna mantém a força de aperto constante para evitar sobre/sub aperto
• Projetada para ajustes de deslizamento e ângulo em dispositivos e conjuntos

Materiais

• Corpo do grampo: aço inoxidável 303
• Alavanca: poliamida (laranja)
• Colar: alumínio A5052 anodizado

Especificações técnicas

• Diâmetro do furo: 14 mm (compatibilidade do eixo)
• Diâmetro do furo de montagem: 4 mm, profundidade 6 mm
• Distância entre postes de montagem (diâmetro): 46 mm
• Comprimento do corpo: 24 mm
• Altura da alavanca: 39 mm
• Entre centros dos furos de montagem (largura): 36 mm
• Força de aperto: 90 lbs (≈401 N)

Instalação e compatibilidade

• Pré-montada para instalação direta em eixos redondos; não requer suportes personalizados
• Adequada para guias lineares, dispositivos ajustáveis e sistemas de posicionamento rápido
• Verificar Ø14 mm do eixo e usar as dimensões de montagem especificadas para fixação segura

Mídia

• Vídeo do produto disponível
• Documento de especificações do produto (PDF) disponível
