Posicionador com esfera em aço inoxidável 0303x series

para cargas pesadascom molade esferas

Resumo do produto

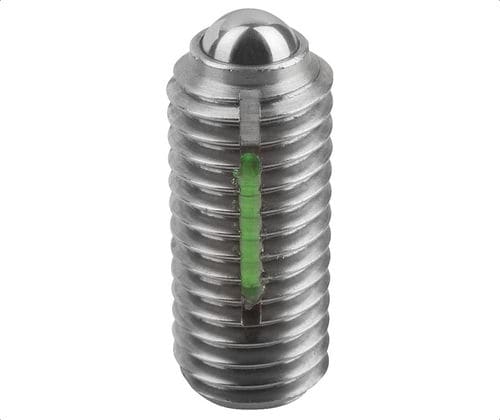

Pino de mola tipo esfera com extremidade hexagonal. O sistema de travamento em nylon Long‑Lok evita afrouxamento por impacto ou vibração. Camisa, esfera e mola em aço inox para variantes inox; esfera endurecida. Disponíveis variantes com força final padrão e heavy.

Tipos de produto

• 03036 — Pinos de mola com travamento em nylon (corpo e esfera em inox, força final padrão)
• 03036 — Pinos de mola com travamento em nylon (corpo e esfera em inox, força final heavy)
• 03031 — Pinos de mola com travamento em nylon (corpo e esfera em aço, força final padrão)
• 03031 — Pinos de mola com travamento em nylon (corpo e esfera em aço, força final heavy)

Opções de peça

• 03036-A2 | Rosca 1/4-20 | D1 0.14 in | L 0.59 in | L1 0.28 in | H 0.04 in | S 1/8 in | F1 2.02 lbs | F2 2.92 lbs | PN 126530
• 03036-AJ | Rosca 1/4-28 | D1 0.14 in | L 0.59 in | L1 0.28 in | H 0.04 in | S 1/8 in | F1 2.02 lbs | F2 2.92 lbs | PN 126559
• 03036-A3 | Rosca 5/16-18 | D1 0.20 in | L 0.71 in | L1 0.31 in | H 0.06 in | S 5/32 in | F1 3.37 lbs | F2 6.74 lbs | PN 126534
• 03036-A4 | Rosca 3/8-16 | D1 0.24 in | L 0.91 in | L1 0.35 in | H 0.08 in | S 3/16 in | F1 4.50 lbs | F2 7.87 lbs | PN 126536
• 03036-A5 | Rosca 1/2-13 | D1 0.31 in | L 1.02 in | L1 0.39 in | H 0.10 in | S 7/32 in | F1 6.74 lbs | F2 12.36 lbs | PN 126554
• 03036-A6 | Rosca 5/8-11 | D1 0.39 in | L 1.30 in | L1 0.55 in | H 0.14 in | S 5/16 in | F1 14.61 lbs | F2 28.10 lbs | PN 126556

Notas

• Unidades apresentadas: polegadas e libras (in, lbs).
• Tamanhos de rosca e valores dimensionais correspondem aos SKUs disponíveis indicados pelo número de peça / SKU.

Especificações técnicas

• Tipo: Pino de mola tipo esfera com extremidade hexagonal.
• Travamento: Sistema Long‑Lok em nylon para evitar afrouxamento por impacto ou vibração.
• Materiais: Camisa em inox, esfera em inox e mola em inox para variantes inox; corpo e esfera em aço para variantes em aço.
• Acabamento: Camisas inox com acabamento natural; esfera endurecida.
• Variantes de força: Opções padrão e heavy (ver Opções de peça para valores F1 e F2).
• Tamanhos disponíveis/exemplos de SKU: 1/4-20 (03036-A2), 1/4-28 (03036-AJ), 5/16-18 (03036-A3), 3/8-16 (03036-A4), 1/2-13 (03036-A5), 5/8-11 (03036-A6).
• Tolerância dimensional: Tolerância L1 ±0.02 in.
• Série: Família 0303x; números de peça 03036 e 03031 para variantes.
