Rolo de transportador livre DR-EX

acionadoem açoem borracha nitrílica

Visão geral do produto

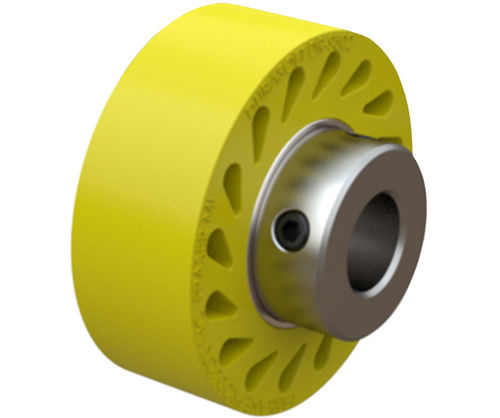

A série DuraSoft® DR-9502 consiste em rolos montados em eixo com inserto de aço e superfície externa em elastômero ligada permanentemente ao inserto. Projetados para aplicações de correia transportadora e manuseio de materiais que exigem contato conforme e fixação segura ao eixo. O cubo se estende além do rolo e é fixado ao eixo com dois parafusos de pressão posicionados a 90°.

Materiais e dureza

• Materiais externos disponíveis: uretano, nitrilo, neoprene
• Faixa de dureza: 20–95 Shore A (exemplos na tabela: 35, 60, 80)

Projeto & características

• Superfície de contato lisa ligada permanentemente a um inserto de aço para desempenho consistente
• Cubo montado em eixo que se estende além do rolo para montagem fácil
• Cubo fornecido com dois parafusos de pressão a intervalos de 90° para fixação no eixo
• Orifícios em forma de "gota" no elastômero permitem flexão controlada para contato firme sem danos

Opções de peças disponíveis (tabela)
Cabeçalho: ID | Número de peça | D (in) | D1 (in) | D2 (in) | W (in) | W2 (in) | Durometer (Shore A) | Material | Cor
112833 | DR-9502-35UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 35 | Urethane | Yellow
112847 | DR-9502-35UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 35 | Urethane | Yellow
112850 | DR-9502-35UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 35 | Urethane | Yellow
113225 | DR-9502-35UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 35 | Urethane | Yellow
112880 | DR-9502-60UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 60 | Urethane | Blue
112884 | DR-9502-60UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 60 | Urethane | Blue
112895 | DR-9502-60UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 60 | Urethane | Blue
112863 | DR-9502-60UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 60 | Urethane | Blue
112917 | DR-9502-80UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 80 | Urethane | Red
112918 | DR-9502-80UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 80 | Urethane | Red

Observações
Os rolos listados são do tipo acionado por eixo com inserto de aço ligado permanentemente. Existem variantes em uretano (exemplos acima), nitrilo e neoprene. A tabela lista diâmetros, larguras, durometro e cores quando fornecidos.

Especificações técnicas

• Rolo montado em eixo com cubo e dois parafusos de pressão (90°)
• Inserto de aço ligado permanentemente à superfície externa de elastômero
• Materiais externos: uretano, nitrilo, neoprene
• Faixa de dureza (Shore A): 20–95
• Diâmetro externo típico (D) das peças listadas: 2.50 in
• Larguras (W): 0.92 in; largura do cubo (W2): 0.50 in
• Diâmetros internos (D1) mostrados: 1.25 in e 1.37 in
• Intervalos dimensionais do furo/inserto (D2) por peça (exemplos: .501/.505, .626/.631, .751/.756, 1.001/1.006)
• Recurso de projeto: orifícios em forma de "gota" no elastômero para contato conforme
