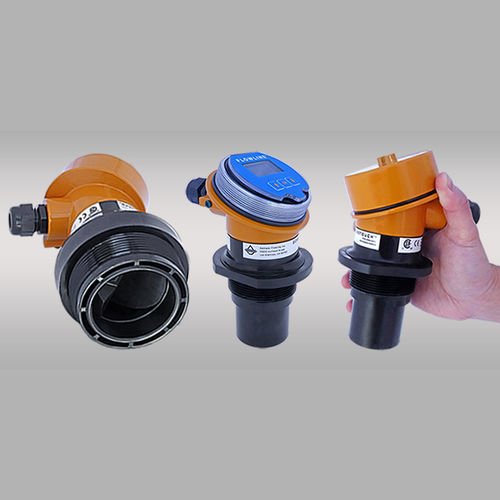

Transmissor de nível ultrassônico EchoTouch® US series
para águapara águas residuaispara óleo

transmissor de nível ultrassônico
transmissor de nível ultrassônico
Guardar nos favoritos
Comparar


Características

Tecnologia
ultrassônico
Fluido
para água, para águas residuais, para óleo
Saída/comunicação
4–20 mA, de 2 fios
Aplicações
para tanque, para poço
Outras características
resistente à corrosão, de segurança intrínseca, IP66
Faixa de medição

MÁX: 12 m
(39'04" )

MÍN: 0,2 m
(0'07" )

Pressão de processo

2 bar
(29,01 psi)

Temperatura de processo

MÁX: 80 °C
(176 °F)

MÍN: -40 °C
(-40 °F)

Descrição

O transmissor de nível ultra-sônico refletivo intrinsecamente seguro fornece medição contínua de nível de até 39,3' (12m) com uma saída de sinal analógico de 4-20 mA, e é configurado através de seu módulo de exibição de botão de pressão integral ou software WebCal. O sensor de nível de líquido sem contato possui o nosso Reflective Technology™, que oferece medição de nível confiável em ambientes de condensação. Selecione este sensor para tanques a granel com meios não espumantes e levemente vaporosos, como produtos químicos, água, efluentes e óleo. As aplicações típicas incluem armazenamento a granel, tanque de neutralização, clarificador e sumps de resíduos. CARACTERÍSTICAS Reflexivo Technology™ mede de forma confiável com condensação Transdutor PVDF resistente à corrosão com invólucro de alumínio Largura de feixe estreita de 3" (7,6cm) para aplicações com espaço limitado O visor LCD indica o nível em polegadas, metros ou percentagem de vão Diagnóstico à prova de falhas com saídas de sinal à prova de falhas seleccionáveis Configuração através da exibição do botão de pressão ou do software WebCal REFLECTIVO A condensação é a variável mais comum em aplicações de nível líquido. A condensação atenua o sinal acústico dos sensores ultra-sônicos com transdutores horizontais, enfraquecendo sua força de sinal e relação sinal/ruído em até 50%, e reduzindo substancialmente sua confiabilidade de medição. No núcleo do Reflective Technology™ é um fato simples. Ao contrário das superfícies horizontais planas, gotículas de água significativas não podem aderir às superfícies verticais lisas. Ao orientar o transdutor verticalmente, a condensação escorre do transdutor e não afeta o desempenho do sensor. Os sinais de transmissão e recepção sem impedimentos são redirecionados para e do líquido de um refletor de 45º,

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Flowline
