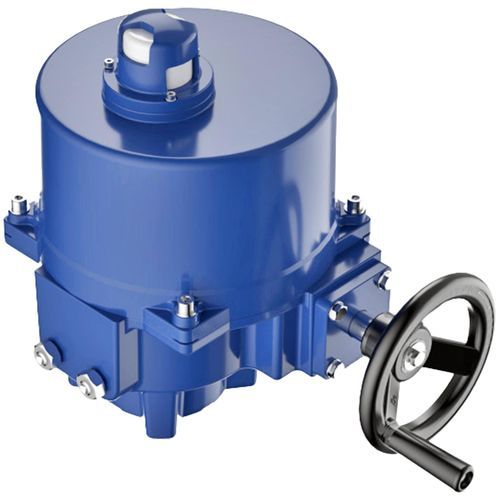

Atuador de válvula de esfera elétrico Limitorque®

de 1/4 de voltamonofásicotrifásico

Visão geral
O Limitorque® LQI é um atuador elétrico compacto intrusivo para movimento de quarto de volta, que proporciona operação confiável de válvulas com opções flexíveis de controle e feedback. Projetado para uso industrial, suporta ciclos de serviço exigentes e facilita instalação e manutenção.

Recursos e benefícios

• Acionamento manual por volante sem embreagem mantém as válvulas operacionais durante falta de energia, evitando paralisações não planejadas
• Indicador mecânico claro mostra a posição da válvula de forma imediata para operação mais segura
• Chaves de controle e auxiliares padrão simplificam a integração com automação e reduzem o tempo de comissionamento
• Transmissão auto-bloqueante lubrificada garante operação suave e sem manutenção para desempenho consistente
• Carcaça compacta e amigável à manutenção facilita o acesso para manutenção e suporta até 75% de ciclo de serviço

Especificações
Normas
IP67/68
CSA
CSAus
ATEX II 2 GD
IECEx
Temperatura
-30°C a +65°C (-22°F a +149°F)
Faixa de tamanhos
35 - 4.500 Nm
310 - 40.000 in-lb (weather-proof)
35 - 1.500 Nm
310 - 1.3290 in-lb (explosion-proof)
Configurações

• Controles discretos 2/3/4 fios
• Mod 4-20 mA — entrada & saída
• Opções NCU ou botão
• 12/24 V AC, 12/24 V DC, monofásico ou trifásico 50/60 Hz até 480 V
• Opção de controle Modbus
• Resistência à corrosão até C5

Indústrias

• Energia
• Química
• Água
• Óleo & Gás
• Indústrias gerais

Especificações técnicas

• Família de produto: Limitorque® LQI - Atuador elétrico compacto intrusivo para quarto de volta
• Operação: atuador elétrico de quarto de volta com múltiplas opções de controle e feedback
• Invólucro / Proteção: IP67/68
• Certificações: CSA, CSAus, ATEX II 2 GD, IECEx
• Faixa de temperatura operacional: -30°C a +65°C (-22°F a +149°F)
• Faixa de torque (weather-proof): 35 - 4.500 Nm (310 - 40.000 in-lb)
• Faixa de torque (explosion-proof): 35 - 1.500 Nm (310 - 1.3290 in-lb)
• Ciclo de serviço: suporta até 75%
• Transmissão: transmissão auto-bloqueante lubrificada (sem manutenção)
• Acionamento manual: acionamento manual por volante sem embreagem
• Indicação de posição: indicador mecânico claro
• Opções de controle: 2/3/4 fios discretos, Mod 4-20 mA entrada/saída, NCU ou botão, opção Modbus
• Opções de alimentação: 12/24 V AC, 12/24 V DC, monofásico ou trifásico 50/60 Hz até 480 V
• Resistência à corrosão: até C5
• Aplicações típicas: acionamento de válvulas quarto de volta para água, energia, químico, óleo & gás e indústrias gerais
