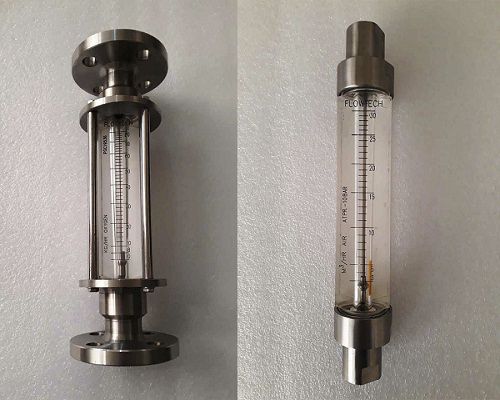

Medidor de vazão de pressão diferencial GTR S 22

para águapara gásvertical

Rotâmetros do corpo em acrílico CARACTERÍSTICAS DO DESIGN Adequado para água, água salina, ar N2 H2 e gases naturais Fluxo baixo e alto ajustáveis, interruptor Corpo revestido a PRFV para planta corrosiva Ligação conjunta TC Disponível de 15 NB a 100 NB tamanho da tubulação e varia entre 30 a 40.000 LPH de água à temperatura ambiente Precisão=2%FSD DESCRIÇÃO Os Medidores de Vazão (Rotâmetros) de Corpo Acrílico "FLOWTECH" destinam-se a aplicações gerais de medição em linha (ou seja, para Gás e Líquido) onde as condições de operação são com as limitações dos tubos de medição de Corpo Acrílico. Estes são o princípio da Área Variável. O flutuador se move livremente para cima e para baixo do corpo em acrílico cônico Tubo com fluxo de fluido de baixo para cima. O flutuador assume uma posição onde as forças de flutuação e o peso do flutuador são equilibradas em proporção ao caudal. A posição vertical do flutuador como indicado pela escala é a medida da vazão instantânea. Quando o fluido ou gás flui através de um tubo cônico contendo um flutuador, uma diferença de pressão de P1 e P2 é criada entre o lado superior e o inferior do flutuador. O flutuador se move para cima por uma força obtida pela multiplicação do diferencial de pressão pela área máxima da seção transversal do flutuador. Devido ao tubo cónico, à medida que o flutuador se move para cima, a área de passagem do fluido aumenta, o que faz com que a pressão diferencial diminua. O movimento para cima do flutuador pára quando a carga morta é equilibrada dinamicamente pela pressão diferencial.
