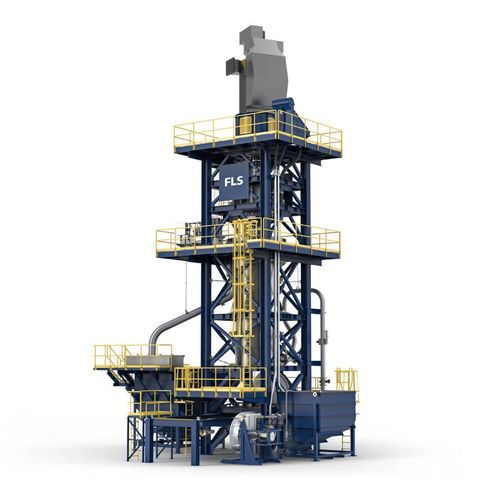

Moinho-agitador para minério mill series

mineralde atritovertical

Visão geral
Os moinhos verticais para moagem fina da FLS (VXPmill e Tower Mill / FTM) são moinhos agitadores compactos e energeticamente eficientes, projetados para moagem fina e ultrafina em processamento de minerais. Destinam-se a aumentar a recuperação, reduzir consumo de energia e água e simplificar instalação e manutenção em comparação com moinhos horizontais equivalentes.

Benefícios principais

• Redução de CAPEX e logística: módulos pré-montados e testados de fábrica e envio em contentores reduzem prazos e facilitam a instalação no local.
• Menor pegada e manutenção simplificada: configuração vertical sem selos/filtros internos, menor contrapressão e risco de vazamento em vedantes; descarga por ecrã de poliuretano em transbordo atmosférico facilita inspeção e reduz tempo de inatividade.
• Flexibilidade operacional e suporte: acionamentos de alto binário e velocidade variável aceitam diferentes tipos e densidades de meios; projeto evita cavitação em altas velocidades; rede global de serviços fornece peças sobressalentes e suporte local.

Modelos e descrições do produto

• FLS Tower Mill (FTM): moinho torre vertical de baixa velocidade com parafuso agitador central (o único componente em contacto com a polpa e os meios) e câmara de moagem vertical que minimiza sobremoagem. Características típicas: alimentação inferior para máxima eficiência de moagem, materiais de desgaste robustos, componentes modulares para instalação rápida e opções de acionamento (DOL, VSD, partida por resistência líquida). Adequado a minérios duros e re-moagem fina com redução de consumo energético e de meios.
• VXPmill: moinho agitado vertical orientado para meios cerâmicos inertes. Opera em intensidades de potência entre moinhos de baixa e alta velocidade e é configurável para produzir tamanhos de produto tipicamente abaixo de ~30 µm. Elementos-chave: impulsor modular com discos removíveis e espaçadores, alimentação por baixo, ecrã de retenção de meios por transbordo e discos rotativos em poliuretano que fluidizam os meios cerâmicos para moagem por atrito. A distribuição de energia pode ser ajustada alterando a configuração do impulsor e a carga de meios.

Como funciona
O material de alimentação entra no moinho (alimentação inferior ou superior dependendo do modelo) e é moído pela agitação do leito de meios. O agitador (FTM) ou o impulsor de alta velocidade (VXPmill) fluidiza e mobiliza os meios, produzindo atrito e fratura por abrasão. Partículas finas são levadas pelo transbordo enquanto partículas maiores permanecem para redução adicional de tamanho. A disposição vertical melhora a utilização do espaço e a eficiência energética em comparação com moinhos horizontais.

Aplicações

• Re-moagem secundária e terciária em circuitos de concentradores mineiros
• Moagem fina e ultrafina quando são necessários altos índices de recuperação e tamanhos de produto muito finos
• Operações que procuram reduzir consumo de água e pegada logística

Manutenção & Serviço
Ferramentas digitais (LoadIQ, Advanced Process Control, Asset Health & Insights) permitem monitorização de condição e manutenção preditiva. O VXPmill suporta lavagem e esvaziamento rápidos dos meios cerâmicos para um tanque de retenção para manutenção dos discos; o FTM apresenta componentes modulares e menos peças de desgaste para reduzir paragens. Peças de reposição e suporte pós-venda disponíveis através da rede de serviço FLS.

Comparação de modelos (resumo)

• FTM: baixa velocidade, menor caudal; eficiente em energia para moagem fina a média; reduz consumo de energia e meios versus moinhos de bolas horizontais comparáveis; design simples com menos vedantes e peças de desgaste.
• VXPmill: maior velocidade, maior caudal; intensidade adequada para produtos ultrafinos (tipicamente <~30 µm); impulsor modular e manuseio de meios cerâmicos permitem ajustar a distribuição de energia.

Transferências & documentos
Folhas de dados e informações do produto estão referenciadas na página do produto (folha técnica para FLS Tower Mill e VXPmill). Contacte a FLS para obter os documentos técnicos e ficheiros descarregáveis mais recentes.

Especificações técnicas

• Família de produto: moinhos verticais para moagem fina (VXPmill, FLS Tower Mill / FTM)
• Meios de moagem: cerâmica (VXPmill) ou aço (FTM)
• Princípio de moagem: predominância de atrito, minimização do sobremoagem por impacto
• Alimentação: por baixo ou por cima dependendo do modelo; descarga de polpa por transbordo através de ecrã de poliuretano em pressão atmosférica
• Opções de acionamento: Direct-on-Line, Variable Speed Drive, partida por resistência líquida; acionamentos de alto binário disponíveis
• Benefícios de design: pegada reduzida vs. moinhos horizontais; envio em contentores; componentes pré-montados e testados em fábrica
• Capacidade típica de dimensão do produto: VXPmill adequado para produtos abaixo de ~30 µm; FTM adequado para tarefas finas e ultrafinas com economias energéticas significativas vs. moinhos de bolas horizontais
• Manutenção: lavagem/esvaziamento rápido dos meios (VXPmill), componentes modulares e menos peças de desgaste (FTM)
