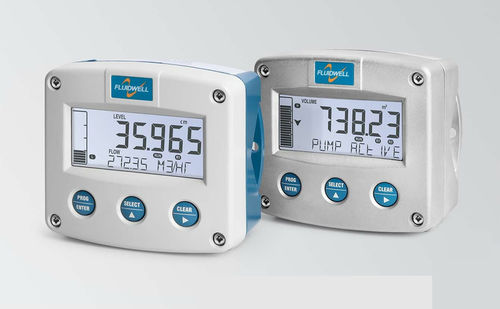

Controlador de bomba medidor de vazão F175

medição de nível e débitocom alarme integradopara a gestão de bombas

Descrição do produto
O F175 é um controlador bomba/nível que oferece monitorização contínua do nível e medição dupla de caudal em canal aberto. Exibe nível/altura ou volume com um bargraph dedicado e suporta controlo preciso de bombas com pontos de set/reset e histerese configuráveis.

Vantagens

• Controlador de bomba e monitor de nível combinados com funcionalidade opcional de medição de caudal em canal aberto.
• Invólucro robusto em alumínio ou aço inoxidável 316L (IP65/IP67 / Type4X) para aplicação exterior e industrial.
• Configuração intuitiva com a estrutura Fluidwell "Know one, know them all" para comissionamento rápido.
• Múltiplas opções de montagem: parede, tubo, painel ou montagem direta em sensores exteriores.
• Ecrã claro de duas linhas com bargraph para nível/altura, volume, caudal, total, percentagem ou valores de alarme.

Características

• Controlo preciso bomba/nível com até 4 pontos de set e 4 pontos de reset e histerese configurável.
• Quatro níveis de alarme: baixo-baixo, baixo, alto, alto-alto com indicação visual e saídas configuráveis.
• Dois cálculos de caudal para canais abertos (linear, tabela ou fórmulas de vertedouro/canal) com totalização.
• Bargraph ajustável ao nível/altura ou volume; LED vermelho intermitente em caso de alarme.
• Unidades personalizadas para nível, altura e volume; tabela de calibração de 48 pontos para linearização de tanque/vertedouro/canal.
• Entrada de nível: (0)4–20 mA (HART transparente) com deteção de falha de sensor Namur NE43 e retransmissão analógica opcional do estado do sensor.
• 3 entradas de controlo remoto configuráveis e até 4 saídas de relé mecânico de alta capacidade para bombas/alertas.
• Saída analógica ativa ou passiva isolada (0)4–20 mA escalável a qualquer intervalo.
• Comunicação: Modbus RTU via RS232/RS485 (opção RS485 isolada). USB-C para configuração remota.
• USB-C plug-and-play, configuração por PC com software gratuito e cópia de segurança automática das configurações.
• Alimentação isolada: 12–24 V AC / 12–30 V DC ou 115–230 V AC; alimentação do sensor 24 V DC.

Aplicações

• Medição contínua de nível com cálculo de volume por tabela de calibração para tanques não lineares.
• Controlo de bombas com modos de enchimento/esvaziamento, agrupamento de bombas, alternância por ordem ou horas de funcionamento e indicação de horas de funcionamento no ecrã.
• Monitorização de caudal em canal aberto: combinar a entrada de nível com as características do canal para calcular e totalizar o caudal com alarmes.
• Projetado para tratamento de águas residuais, drenagem pluvial, canais de irrigação, descargas industriais e prevenção de inundações—permitindo controlo automático de bombas, válvulas e alarmes.

Especificações técnicas

• Entrada de nível: (0)4–20 mA (HART transparente).
• Entradas de estado: 3 entradas de controlo remoto configuráveis (15 funções).
• Saída de pulso: pulso escalado do totalizador A/B e/ou pulso de amostragem; tipo: um relé mecânico heavy-duty selecionável.
• Saídas de alarme: até quatro relés mecânicos heavy-duty; configuráveis para baixo-baixo/baixo/alto/alto-alto; saída de limpeza opcional.
• Saída analógica: uma saída isolada passiva 4–20 mA ou uma saída ativa (0)4–20 mA, escalável a qualquer intervalo.
• Saídas de controlo: até quatro relés mecânicos heavy-duty para controlo de bombas (enchimento/esvaziamento, agrupamento, seleção por ordem/horas).
• Alimentação: isolada 12–30 V DC / 12–24 V AC ou isolada 115–230 V AC. Alimentação sensor: 24 V DC.
• Área perigosa: não intrinsecamente segura / não disponível.
• Comunicação: Modbus RTU. Interfaces: RS232 / RS485 2 fios / RS485 isolada 2 fios. USB-C para configuração.
• Ecrã: ecrã de duas linhas com bargraph dedicado; LED vermelho intermitente para alarmes.
• Montagem: parede, tubo, painel ou diretamente em sensores exteriores; invólucros: alumínio ou aço inoxidável 316L (IP65, IP67 / Type4X).
