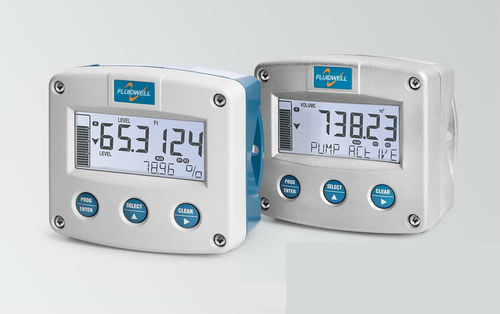

Controlador de bomba de dosagem F174

em alumínio

Product description
O F174 é um controlador de bomba e nível projetado para monitoramento contínuo de nível e controle fiável de bombas. Mostra o nível como altura ou volume num display de dupla linha com bargraph dedicado e suporta pontos de ajuste e reset individuais com histerese para gerir até 4 bombas em modo autónomo ou em grupo. O F174 integra monitorização de alarmes, diagnóstico de sensores e comunicações flexíveis para integração de processos.

Advantages

• Controlador versátil com monitorização contínua do nível em tempo real.
• Invólucro de campo robusto em alumínio ou aço inox 316L (IP65 / IP67 / Type4X) para ambientes exteriores e exigentes.
• Configuração intuitiva através da estrutura Fluidwell — reduz tempo de comissionamento e formação.
• Múltiplas opções de montagem: parede, tubo, painel ou montagem direta no sensor.
• Display de dupla linha claro e bargraph para nível/altura, volume, percentagem ou valores de alarme.

Features

• Controlo de bomba preciso com até 4 pontos de ajuste e reset e histerese configurável.
• Monitorização de nível com quatro limiares de alarme: baixo-baixo, baixo, alto, alto-alto; inclui função de ignorar.
• Bargraph conforme altura ou volume calculado (tabela de strapping).
• Retroiluminação LED vermelha intermitente em caso de alarme.
• Unidades personalizáveis para nível, altura e volume.
• Uma entrada analógica de nível: (0)4-20 mA (HART transparente).
• Deteção de falha do sensor Namur NE43 com visualização no ecrã e retransmissão configurável.
• Tabela de strapping de 48 pontos para linearização da forma do tanque.
• Três entradas de controlo remoto para acionar ações ou definir estado.
• Saída analógica ativa ou isolada para retransmissão de nível/volume.
• Até quatro relés mecânicos heavy-duty para saídas de bomba ou alarme.
• Comunicação Modbus completa (RS485 / RS485 isolado ou RS232).
• USB-C plug-and-play para configuração remota simples.
• Configuração por PC via software gratuito; cópia de segurança automática das definições.
• Opções de alimentação isolada: 12–24V AC / 12–30V DC ou 115–230V AC.

Applications

• Medição contínua de nível com cálculo de volume via tabela de strapping e retransmissão de sinal.
• Controlo de bomba com funções de enchimento/esvaziamento, seleção de grupos, alternância por ordem ou horas de funcionamento; horas de funcionamento visíveis no ecrã.
• Adequado para estações de bombagem de águas residuais e pluviais, sistemas de processo industrial, redes de irrigação, reservatórios, tratamento de água, HVAC, dosagem química, drenagem e instalações de bombas de reforço.
• Projetado para montagem em campo em áreas seguras e condições meteorológicas adversas; operacional entre -40°C e +70°C (-40°F a 158°F).

Caractéristiques / spécifications techniques

• Entrada de nível: (0)4-20 mA (HART transparente).
• Entradas de estado: 3 entradas de controlo remoto configuráveis (11 funções).
• Saídas de alarme: configuráveis para baixo-baixo, baixo, alto, alto-alto ou combinadas; saída de alarme limpa opcional; até quatro relés mecânicos heavy-duty.
• Saídas analógicas: uma saída isolada passiva ou uma ativa (0)4-20 mA, escalável para qualquer intervalo; transmite nível/altura, volume ou retransmissão de entrada.
• Saídas de controlo: controlo de bomba para enchimento/esvaziamento, configuração de grupo e seleção de bomba; até quatro relés mecânicos heavy-duty.
• Alimentação: isolada 12–30V DC / 12–24V AC ou isolada 115–230V AC.
• Alimentação do sensor: 24V DC.
• Área perigosa / intrinsecamente seguro: não disponível.
• Comunicação: Modbus RTU; RS232 / RS485 2-fios / RS485 isolado 2-fios; USB-C para configuração.
• Display: display de dupla linha mais bargraph dedicado; retroiluminação LED vermelha intermitente para alarmes.
• Diagnóstico de sensor: deteção Namur NE43 com visualização no ecrã e retransmissão analógica configurável.
• Linearização: tabela de strapping de 48 pontos para compensação da forma do tanque.
• Construção: invólucros robustos em alumínio ou aço inox 316L, grau IP65 / IP67 / Type4X.
• Temperatura de funcionamento: -40°C a +70°C (-40°F a 158°F).
• Configuração: USB-C plug-and-play e software PC gratuito; cópia de segurança automática dos parâmetros.
