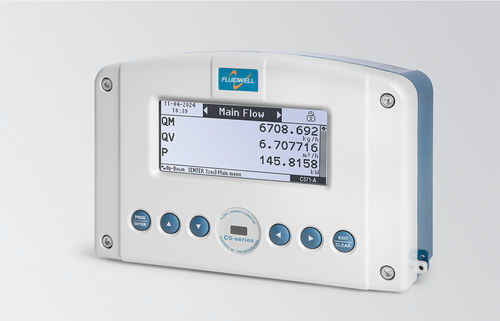

Computador de vazão para gás C571

volumétricode massade fluxo de massa

Descrição do produto
O computador de caudal e energia C571 mede caudal, temperatura e pressão e utiliza AGA8, SGERG88(91) ou tabelas para calcular volume, massa e energia. A linearização melhora a precisão em toda a faixa de caudal. Um grande registo de logging guarda os valores medidos e calculados. O invólucro de campo em alumínio IP66/67 é concebido para condições meteorológicas e industriais severas.

Vantagens

• Invólucro em alumínio IP66/67, Tipo 4X, adequado para ambientes exteriores e industriais.
• Grande ecrã versátil com retroiluminação brilhante para leitura clara de dia e de noite.
• Operação intuitiva através de seis teclas de silicone industriais ou com o software de configuração gratuito.
• Duas entradas de temperatura para medição de entrada/saída (ex. permutador de calor).

Características

• Meios suportados: ar, N2, O2, H2, CO2, CH4, gás natural, gás ideal e outros gases.
• Mostra caudal mássico calculado, caudal volumétrico (base) e potência em condições reais.
• Calcula valores totalizados para volume (base), massa e energia.
• Determina densidade, entalpia, calor específico e compressibilidade (SGERG88 e AGA8 G1, G2).
• Desenhado para aplicações de fluxo único com ordem do ecrã principal personalizável.
• Registo de dados de parâmetros de processo e valores calculados; frequência de actualização até 10 vezes por segundo.
• Onze pontos de linearização por entrada para melhorar a precisão nas diferentes gamas.
• Aceita entradas de pulso, pressão diferencial (empilhada) e sinais 4–20 mA.
• Entradas Pt100 / Pt500 / Pt1000 com equação de Callendar–van Dusen.
• Intervalo de temperatura ambiente: -40°C a +55/+70°C conforme configuração.
• Suporte multilingue e interface gráfica com dígitos grandes.

Aplicações

• Medida de gases industriais: gás natural, hidrogénio, CO2 e outros gases.
• Caudalímetros baseados em pressão diferencial simples ou empilhada e sistemas de média.
• Ambientes exteriores e severos: chuva, neve, desertos arenosos, atmosferas salinas e temperaturas de -40°C a +70°C.

Especificações técnicas

• Entradas de sinal
  • Entradas de caudalímetro: Uma entrada HF de pulso (NAMUR, bobina, PNP, NPN, reed ou entrada activa). Uma a três entradas analógicas: 4–20 mA activas ou passivas. Adequado para 2 ou 3 sensores dP empilhados.
• Entradas de temperatura
  • Duas entradas Pt100, Pt500 ou Pt1000 (2-, 3- ou 4‑fios) com equação Callendar–van Dusen.
  • Duas entradas 4–20 mA (activa/passiva) para temperatura.
• Entradas de pressão
  • Uma entrada analógica de pressão: 4–20 mA activa ou passiva.
• Entradas de estado
  • Duas entradas configuráveis para alarmes externos ou sinais.
• Saídas de sinal
  • Saídas de pulso: Duas saídas transistor passivas configuráveis, seleccionáveis entre valores calculados. Frequência máx. 2 kHz.
• Saídas de alarme
  • Duas saídas transistor passivas e duas saídas por relé, configuráveis para eventos, erros ou avisos por limite.
• Saídas analógicas
  • Uma ou duas saídas 4–20 mA isoladas (activas/passivas) para retransmissão de valores calculados.
• Alimentação
  • Alimentação: 16–27 V DC ou 100–230 V AC.
  • Alimentação de sensores: entradas analógicas >20 V DC em modo activo. Entradas de pulso: 5,4 / 8,2 / 12 / 22 V DC.
• Zona perigosa
  • Não‑faísca, Zona 2: pendente.
• Comunicação
  • Leitura de informação no ecrã, configuração read/write, extracção de logs e actualização de firmware (USB).
  • Protocolo: Modbus RTU. Interfaces: USB, RS232, RS485 (2 fios).
