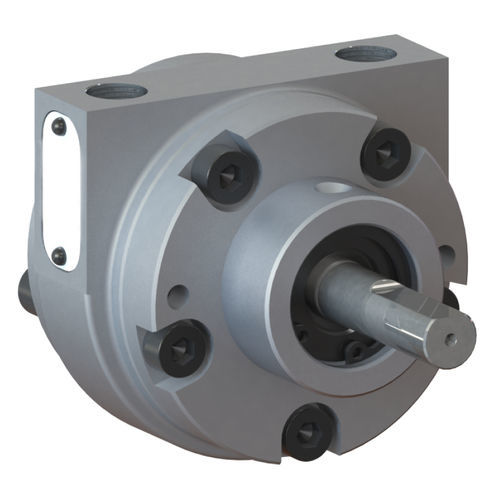

Motor pneumático de palhetas 1VM

ATEX

Para escolher o motor pneumático adequado à aplicação, é necessário conhecer a pressão de alimentação [pressão de alimentação de ar em psi] disponível e o número de rotações [velocidade em rpm] necessárias. O primeiro gráfico é utilizado para identificar o binário [binário Nm] e a potência [potência kW] que o motor pode fornecer. Para determinar o binário, é necessário ir verticalmente a partir do número de rotações e atravessar a curva vermelha correspondente à pressão de alimentação escolhida. No ponto de intersecção, ler o valor à esquerda do gráfico. O mesmo procedimento se aplica para determinar a potência, mas cruzando as curvas cinzentas e lendo o valor à direita do gráfico. No segundo gráfico é possível ler o consumo de ar [consumo de ar mt3/hr]: como para as quantidades anteriores, ir verticalmente a partir do número de rotações e cruzar a curva cinzenta correspondente à pressão de alimentação disponível. A partir do ponto de intersecção é possível ler o valor do consumo à esquerda do gráfico.
