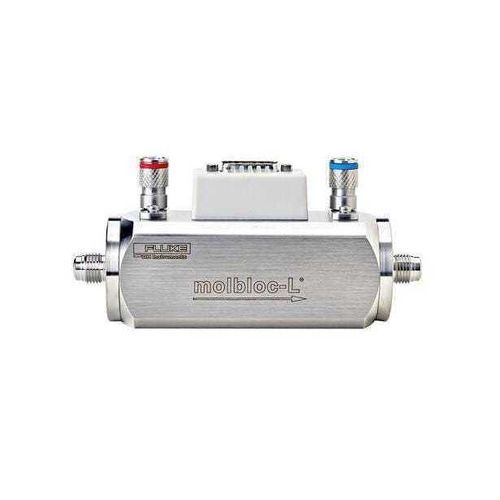

Módulo de fluxo laminar sem partículas molbloc-L

Visão geral do produto
Fluke Calibration fornece elementos de fluxo laminar (molbloc-L) para vazões de 1 sccm até 100 slm. Os molblocs destinam-se ao uso com terminais de fluxo mássico molbox e o software COMPASS para oferecer padrões de transferência de fluxo com rastreabilidade.

Principais recursos

• Faixa de fluxo: 1 sccm a 100 slm.
• O caminho de fluxo é a folga entre um pistão e um furo cilíndrico ajustado no corpo do molbloc.
• Diferentes faixas são obtidas variando o tamanho da folga; corpos maiores para faixas mais altas.

Resumo de funcionalidades

• Compatível com molbox1+, molbox2, molbox RFM e software COMPASS.
• Filtro integrado contra contaminação.
• Condicionamento e medição de temperatura do gás integrados.
• Leitura contínua em tempo real e possibilidade de automação completa.
• Sem partes móveis.

Faixas molbloc-L
Os tamanhos dos molblocs são indicados por um número relativo à impedância de fluxo nominal. A impedância nominal produz faixas nominais ao fazer passar nitrogênio com 250 kPa de pressão absoluta upstream e 50 kPa de diferencial. As faixas reais dependem da densidade/viscosidade do gás e das opções de calibração de pressão operacional.

Modelos (exemplos)

• 1E1 VCR-V-Q
• 5E1 VCR-V-Q
• 1E2 VCR-V-Q
• 2E2 VCR-V-Q
• 5E2 VCR-V-Q
• 1E3 VCR-V-Q
• 5E3 VCR-V-Q
• 1E4 VCR-V-Q
• 3E4 VCR-V-Q
• 1E5 VCR-V-Q

Incluído com cada molbloc

• Maleta de armazenamento e transporte.
• O-rings VCR macios reutilizáveis e instruções de montagem.
• Calibração completa com N2 de baixa pressão por padrão (outras calibrações/gases sob encomenda).
• Relatório de calibração com rastreabilidade NIST e dados medidos.

Especificações - Calibrações padrão molbloc-L (molbox1+ e molbox2)

• Taxa de atualização de medição: 1 segundo.
• Faixa: 0 até a escala completa do molbloc dependendo do gás e da pressão (dependente da calibração).
• Resolução: 0,0015 % FS.
• Linearidade: ±0,05 % da leitura (10–100 % FS); ±0,005 % FS abaixo de 10 % FS.
• Repetibilidade: ±0,05 % da leitura (10–100 % FS); ±0,005 % FS abaixo de 10 % FS.
• Precisão¹: ±0,07 % da leitura (10–100 % FS); ±0,007 % FS abaixo de 10 % FS.
• Estabilidade² (1 ano): ±0,09 % da leitura (10–100 % FS); ±0,009 % FS abaixo de 10 % FS.
• Incerteza de medição³: ±0,2 % da leitura (10–100 % FS); ±0,02 % FS abaixo de 10 % FS.

Especificações - Calibrações premium molbloc-L (molbox1+)

• Taxa de atualização: 1 s.
• Faixa: 0 até a escala completa dependendo do gás e da pressão operacional.
• Resolução: 0,0015 % FS.
• Linearidade e repetibilidade: ±0,05 % da leitura (10–100 % FS); ±0,005 % FS abaixo de 10 % FS.
• Precisão¹: ±0,07 % da leitura (10–100 % FS); ±0,007 % FS abaixo de 10 % FS.
• Estabilidade² (1 ano): ±0,03 % da leitura (10–100 % FS); ±0,003 % FS abaixo de 10 % FS.
• Incerteza³: ±0,125 % da leitura (10–100 % FS); ±0,0125 % FS abaixo de 10 % FS.

Especificações - Calibrações padrão molbloc-L (molbox RFM)

• Faixas cobertas: 1E1-L a 3E4-L.
• Taxa de atualização: 1 s.
• Resolução: 0,01 % FS.
• Linearidade: ±0,23 % da leitura (10–100 % FS); ±0,023 % FS abaixo de 10 % FS.
• Repetibilidade: ±0,1 % da leitura (10–100 % FS); ±0,01 % FS abaixo de 10 % FS.
• Precisão¹: ±0,25 % da leitura (10–100 % FS); ±0,025 % FS abaixo de 10 % FS.
• Estabilidade² (1 ano): ±0,15 % da leitura (10–100 % FS); ±0,015 % FS abaixo de 10 % FS.
• Incerteza³: ±0,5 % da leitura (10–100 % FS); ±0,05 % FS abaixo de 10 % FS.

Notas

• ¹Precisão = combinação de linearidade, histerese e repetibilidade.
• ²Estabilidade = mudança máxima prevista de zero e span no período especificado; verificar por experiência para unidades específicas.
• ³Incerteza de medição = desvio máximo da indicação em relação ao fluxo real, incluindo precisão, estabilidade e incerteza do padrão Fluke.

Características técnicas (resumo)

• Produto: molbloc-L Elemento de fluxo laminar (padrão de transferência de fluxo mássico).
• Taxa de atualização: 1 s.
• Capacidade de fluxo: tipicamente 1 sccm a 100 slm dependendo do modelo e opções.
• Resolução: 0,0015 % FS (calibrações de alta precisão).
• Compatibilidade: molbox1+, molbox2, molbox RFM e COMPASS.
• Fornecimento: maleta, O-rings VCR reutilizáveis, instruções, calibração N2 padrão e relatório de rastreabilidade.
