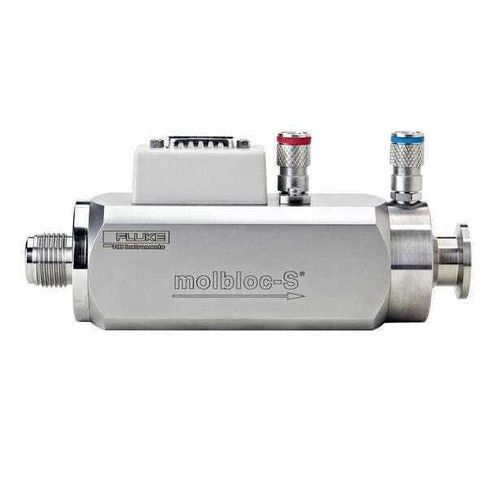

Calibrador de pressão molbloc-S®

de temperaturade fluxo de gáspara medidor de vazão

Visão geral do produto
molbloc-S® é um dispositivo de calibração por bocal sónica de alta precisão, para utilização com os terminais de caudal molbox1+ e os monitores de caudal molbox RFM. A vazão mássica através do molbloc-S é proporcional à pressão absoluta a montante e independente da pressão a jusante quando se estabelece o escoamento crítico (sónico). É necessário manter uma razão de contrapressão (BPR) suficientemente baixa para medições válidas em escoamento sónico.

Principais características

• Cobre gamas de caudal até 5.000 slm em N2 e ar.
• Alarga a gama de operação dos sistemas de calibração molbloc/molbox™ com elevada precisão em caudais médios e altos.
• Compatível com molbox1+, terminais molbox1 existentes e software COMPASS.
• Princípio de bocal venturi em escoamento crítico comprovado por calibração gravimétrica.
• Baixa sensibilidade à contaminação.
• Incerteza de medição: ±0,125% da leitura com molbox1+; ±0,2% com molbox1.
• Calibrações disponíveis para ar, N2, Ar, He e muitos gases especiais; compensação de densidade para ar húmido suportada.
• Excelente rangeability (10:1 turndown) com molbox1+S ou outros modelos molbox com vácuo.
• Medida absoluta redundante da pressão a montante para reduzir a incerteza e aumentar a fiabilidade.
• Condicionamento e medição integrados da temperatura do gás; leitura contínua em tempo real; possibilidade de automação total.

Intervalos molbloc-S
Os intervalos de caudal molbloc-S são definidos pela relação de conversão pressão‑para‑caudal K_F (sccm/kPa), que relaciona a vazão mássica com a pressão absoluta a montante. As calibrações são realizadas sobre intervalos de pressão a montante conforme o tipo: LP 20–200 kPa (3–30 psia), SP 50–500 kPa (7–70 psia) ou HP 200 kPa–2 MPa (30–300 psia). Para manter o escoamento crítico, a pressão a jusante deve ser suficientemente baixa para que a Back Pressure Ratio (BPR = pressão absoluta jusante / pressão absoluta montante) permaneça abaixo do limite superior admissível, que depende do número de Reynolds. O uso de uma bomba de vácuo a jusante pode ampliar a gama utilizável ao reduzir a pressão a jusante.

Especificações – Calibrações padrão molbloc-S – Usado com terminais molbox1+ e molbox2
Temperatura normal de operação: 15 a 35 °C
Temperatura de armazenamento: -25 a 35 °C
Intervalos normais de pressão a montante: 20–200 kPa abs (LP) ou 50–500 kPa abs (SP); HP: 200 kPa–2 MPa abs (utilizável apenas com molbox1+S).
Intervalo global de caudal: <1 a 5 000 slm
Conexões de entrada (por modelo): 1/4 in. VCR™, 1/2 in. VCR™, 1 in. VCR™ ou 1 in. NPT (modelos 1E1-S … 1E4-S etc.).
Conexões de saída (por modelo): flanges de vácuo estilo ISO‑KF (16 mm, 40 mm) dependendo do modelo.
Gases suportados: ar seco, N2, Ar, He e muitos gases especiais (ver especificações completas).

Medição de caudal (resumo)
Intervalo: Dependente do tamanho do molbloc e do intervalo de calibração de pressão.
Rácio de contrapressão necessário: 0,4 a 0,9 dependendo do número de Reynolds.
Gases de calibração: Padrão — ar seco. Opções: N2, Ar, H2, He, N2O (disponibilidade varia). Calibração em ar seco requerida para operação com ar húmido.
Intervalos de calibração de pressão: LP 20–200 kPa abs; SP 50–500 kPa abs; HP 200 kPa–2 MPa abs (HP com molbox1+S apenas). As especificações de fluxo são válidas de 10% a 100% da escala completa do molbloc.
Resolução: ±0,0015% FS
Precisão: ±0,06% da leitura
Estabilidade prevista (um ano): ±0,05% da leitura
Incerteza de medição: ±0,2% da leitura (Premium: ±0,125% com molbox1+).

Incluído com cada molbloc-S

• Elemento de fluxo molbloc-S
• Estojo de transporte e armazenamento
• Anéis O VCR macios e reutilizáveis para a ligação a montante; anel centrador ISO‑KF, braçadeira e anel de sobrepressão para a ligação a jusante; instruções de montagem
• Calibração de incerteza padrão em SP com ar e relatório de calibração acreditado

Especificações técnicas

• Marca: Fluke
• Nome comercial (série): molbloc-S®
• Exemplos de modelos / valores K_F disponíveis: 1E1-S (KF 10), 2E1-S (KF 20), 5E1-S (KF 50), 1E2-S (KF 100), 2E2-S (KF 200), 5E2-S (KF 500), 1E3-S (KF 1000), 2E3-S (KF 2000), 5E3-S (KF 5000), 1E4-S (KF 10000)
• Capacidade global de caudal: <1 a 5 000 slm
• Temperatura de operação: 15 a 35 °C; armazenamento: -25 a 35 °C
• Tipos de calibração de pressão: LP (20–200 kPa), SP (50–500 kPa), HP (200 kPa–2 MPa) — HP com molbox1+S apenas
• Incerteza de medição (típica): ±0,2% da leitura (padrão); ±0,125% (premium, com molbox1+)
• Resolução / precisão: resolução ±0,0015% FS; precisão ±0,06%
• Interfaces: opções de entrada VCR ou NPT conforme modelo; opções de flange ISO‑KF a jusante
• Gases suportados: ar, N2, Ar, He e muitos gases especiais
• Compatibilidade: concebido para uso com molbox1+, terminais molbox1 (v4.0+), terminais molbox2 e monitores molbox RFM; compatível com software COMPASS
