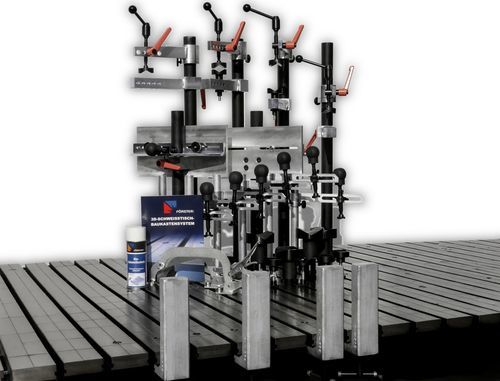

Jogo de elementos de fixação manual Set 2

para tubospara ranhura em Tpara soldagem

Visão geral
Conjunto de fixação para mesas de soldagem FÖRSTER, concebido para construção de tubagens. Componentes selecionados para aperto eficiente e repetível em operações de fabrico e montagem. Existem duas variantes: para aço e para processamento de aço inoxidável.

Entrega e opções
Prazo de entrega: 5 a 7 dias úteis
Execuções disponíveis: Execução para todos os trabalhos de soldadura; Adaptada para processamento de aço inoxidável

Conteúdo do Set 2 - Construção de tubagens (aço)

• 6 braços de fixação com elemento de fixação Ø 30 mm
• 6 colunas de fixação completas, Ø 30 mm x 350 mm
• 4 torres de tensão completas, Ø 50 mm x 900 mm
• 4 braços de fixação com elemento Ø 50 mm
• 4 batentes de bordo, altura 200 mm, em ferro fundido
• 4 braços de apoio Ø 50 mm
• 2 braçadeiras de flange com torre de fixação Ø 50 mm x 600 mm
• 6 suportes prismáticos Ø 60 mm
• 4 suportes prismáticos Ø 100 mm
• 4 cantoneiras 100 mm x 170 mm em ferro fundido
• 2 cantoneiras 170 mm x 170 mm em ferro fundido
• 2 ângulos universais 600 mm x 350 mm em alumínio

Conteúdo do Set 2 - Construção de tubagens (inox)

• 6 braços de fixação com elemento com peça de pressão em latão
• 6 colunas de fixação completas, Ø 30 mm x 350 mm
• 4 torres de tensão completas, Ø 50 mm x 900 mm
• 4 braços de fixação com elemento Ø 50 mm com peça de pressão em latão
• 4 batentes de bordo em alumínio, altura 200 mm
• 4 braços de apoio Ø 50 mm com pastilha em latão
• 2 braçadeiras de flange com torre Ø 50 mm x 600 mm
• 6 suportes prismáticos Ø 60 mm em latão
• 4 suportes prismáticos Ø 100 mm em latão
• 4 cantoneiras em alumínio 100 mm x 170 mm
• 2 cantoneiras em alumínio 170 mm x 170 mm
• 2 ângulos universais 600 mm x 350 mm em alumínio

Notas importantes

• Os conjuntos são preparados para se ajustarem às mesas de soldagem FÖRSTER (sistemas T-slot) e desenhados para aperto eficiente e flexível na construção de tubagens.
• A versão em aço inclui componentes em ferro fundido e aço; a versão inox utiliza peças de contacto em latão e alumínio conforme indicado.
• A escolha da variante afeta o material do elemento de fixação (ex.: peça de pressão em latão na variante inox).

Especificações técnicas

• Marca: FÖRSTER (FÖRSTER welding systems)
• Produto: Set 2 - Construção de tubagens
• Compatibilidade: Concebido para mesas de soldagem FÖRSTER (compatibilidade T-slot)
• Prazo de entrega: 5 a 7 dias úteis
• Variantes: Padrão; Adaptada para trabalho em inox
• Materiais principais: ferro fundido, alumínio, latão (dependente da variante)
• Componentes principais: braços de fixação Ø30/Ø50 mm, colunas Ø30 mm x 350 mm, torres Ø50 mm x 900 mm
• Uso pretendido: fixação e posicionamento para construção de tubagens em mesa de soldagem
